Описание

Универсальный портативный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.

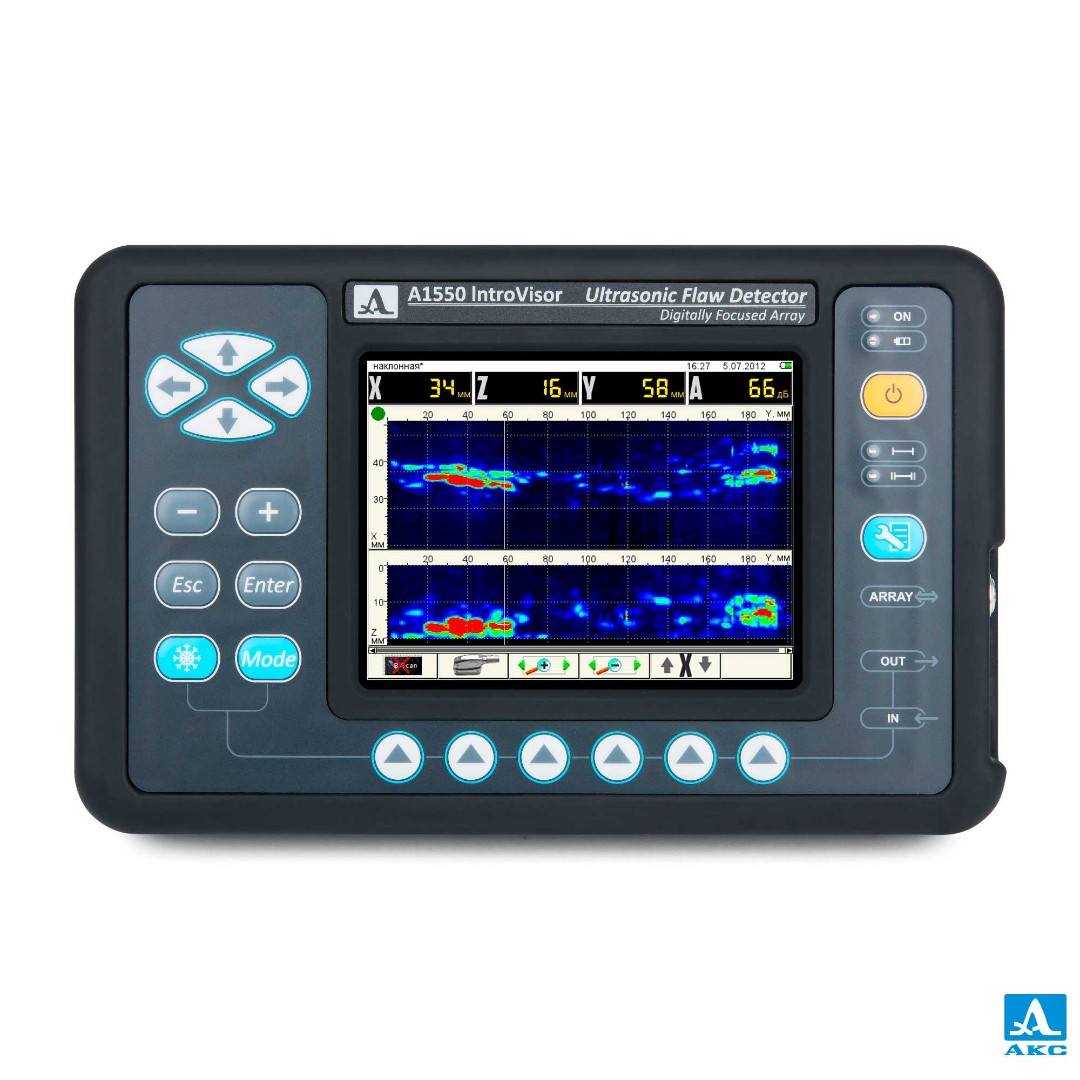

А1550 IntroVisor - универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс.

Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.

А1550 IntroVisor имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

Режим ТОМОГРАФ

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим СКАНЕР

Обеспечивает работу прибора с АР и датчиком пути, при сканировании вдоль линии сварного шва.

На экран прибора выводятся томограммы C- и D- типа в реальном масштабе времени.

После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что существенно упрощает получение информации о месте расположения и протяженности выявленных дефектов.

Существует возможность вывода на экран прибора томограмм В-типа при перемещении вертикально-ориентированного курсора по реконcтруированному изображению для наглядного отображения внутренней структуры объекта контроля.

Режим ДЕФЕКТОСКОП

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

Функция НАСТРОЙКА

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

Характеристики

Размер томограммы	256 x 160 точек
Шаг реконструкции томограммы	0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука	1 – 10 МГц
Диапазон перестройки скорости ультразвука	1 000 – 15 000 м/с
Диапазон перестройки усиления приемника	0 – 100 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL	7 – 300 мм
D1771 4.0A0D12CL	2 – 300 мм
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS	2 – 160 мм
S5096 5.0A70D6CS	2 – 160 мм
Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн:
М9060 4.0V0R40X10CL	7 – 300 мм
М9171 4.0V0R26X10CL	2 – 300 мм
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9170	2 – 130 мм

Тип дисплея (разрешение)	TFT (640 x 480)
Источник питания	литиевый аккумулятор
Номинальное значение напряжения питания	11,1 В
Время непрерывной работы от аккумулятора, не менее	8,5 ч
Габаритные размеры электронного блока	260 х 166 х 80 мм
Масса электронного блока	1,8 кг
Диапазон рабочих температур	от -30 до +55ºC

Комплектация

Наименование	Код
А1550 IntroVisor - электронный блок со съёмным аккумулятором	1126
Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS	1157
Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS	1159
Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL	1158
Кабель LEMO-LEMO одинарный 1,2 м	1213
Преобразователь S3568 2.5A0D10CL	1462
Преобразователь S5182 2.5A65D12CS	1434
Преобразователь S5096 5.0A70D6CS	1443
Сетевой адаптер с кабелем 220В-15В	1829
Кабель USB A-Micro B	1222
Компакт-диск с документацией и ПО	1580
Чехол Е14	1619
Гель УЗ -30°C...+100°C, 0,1 кг	1915
Калибровочный образец V2/25	1314
Жесткий кейс М20	1615
