Трубные СОП (НО) с отражателем типа зарубка для контроля гибов труб купить в Казахстане
СОП для контроля гибов труб, 2 зарубки, толщина до 24 мм, диаметр до 273 мм, материал Ст.3 или Ст.20
Подробнее
|
Тип
|
Стандартный образец, Гиб |
Запрос коммерческого предложения
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Трубные продольные СОП с угловыми отражателями «зарубка»
Трубные продольные стандартные образцы предприятия (СОП) предназначены для настройки чувствительности и временной развертки ультразвуковых дефектоскопов при контроле сварных соединений и основного металла труб. Применяются при контроле продольных стыковых швов и гибов с использованием наклонных совмещённых и раздельно-совмещённых преобразователей.
Описание

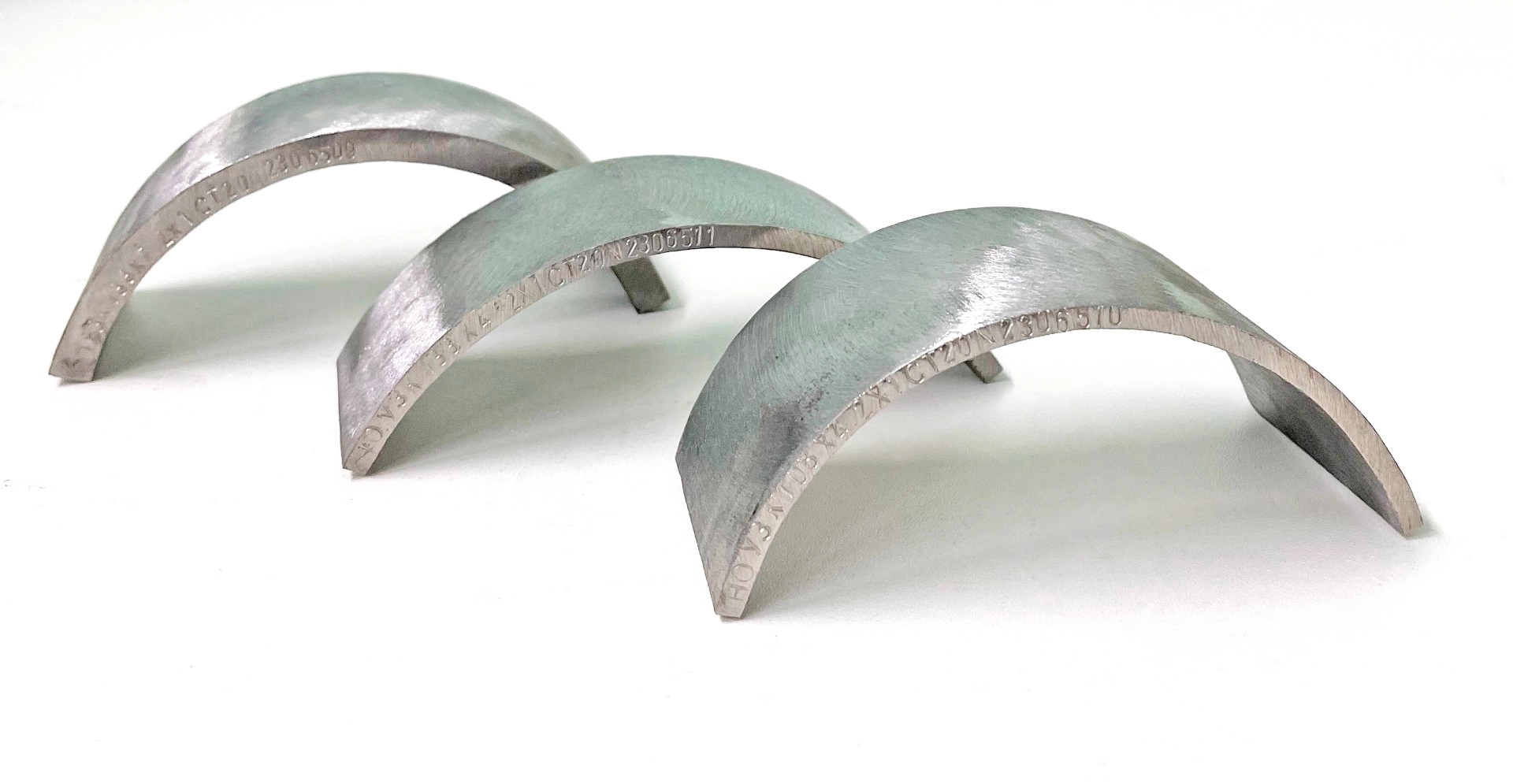

Настроечный образец представляет собой трубный участок с искусственно выполненными отражателями типа «зарубка», имитирующими дефекты. Используется для калибровки оборудования и проверки корректности настройки при проведении ультразвукового контроля.
Особенности
Оснащён двумя угловыми отражателями типа «зарубка»
Геометрические параметры образца и отражателей соответствуют требованиям нормативно-технической документации (НТД)
Возможность изготовления из материала заказчика для максимального соответствия акустическим свойствам объекта контроля
Поддержка различных марок сталей: 20, 45, 09Г2С, 12Х18Н10Т, 08Х18Н10Т и др.
Изготовление по действующим стандартам и отраслевым регламентам
Возможность индивидуального исполнения по чертежам заказчика
Конструкция и исполнение
По умолчанию образцы изготавливаются из стали 3 или стали 20. По запросу возможно:
Каждый СОП сопровождается паспортом и маркировкой, в которых указываются:
Требования к отражателям
Для обеспечения корректной настройки оборудования отражатели типа «зарубка» должны соответствовать следующим условиям:
ширина (b) и высота (h) превышают длину ультразвуковой волны
соотношение h/b находится в диапазоне от 0,5 до 4,0
Требования к качеству СОП
К трубным настроечным образцам предъявляются строгие требования:
стабильность акустических свойств (затухание и скорость УЗК) — отклонение в пределах ±5% в одной серии
отсутствие внутренних дефектов, выявляемых при заданном уровне чувствительности
соотношение сигнал/шум не менее 12 dB (для углеродистых и низколегированных сталей)
Параметры могут варьироваться в зависимости от структуры материала (размер зерна) и условий контроля.
Трубные продольные стандартные образцы предприятия (СОП) предназначены для настройки чувствительности и временной развертки ультразвуковых дефектоскопов при контроле сварных соединений и основного металла труб. Применяются при контроле продольных стыковых швов и гибов с использованием наклонных совмещённых и раздельно-совмещённых преобразователей.
Описание
Настроечный образец представляет собой трубный участок с искусственно выполненными отражателями типа «зарубка», имитирующими дефекты. Используется для калибровки оборудования и проверки корректности настройки при проведении ультразвукового контроля.
Особенности
Оснащён двумя угловыми отражателями типа «зарубка»
Геометрические параметры образца и отражателей соответствуют требованиям нормативно-технической документации (НТД)
Возможность изготовления из материала заказчика для максимального соответствия акустическим свойствам объекта контроля
Поддержка различных марок сталей: 20, 45, 09Г2С, 12Х18Н10Т, 08Х18Н10Т и др.
Изготовление по действующим стандартам и отраслевым регламентам
Возможность индивидуального исполнения по чертежам заказчика
Конструкция и исполнение
По умолчанию образцы изготавливаются из стали 3 или стали 20. По запросу возможно:
- изменение конфигурации образца
- нанесение дополнительных отражателей (в том числе ПДО)
- выполнение пазов и других элементов
- изготовление полностью по техническому заданию заказчика
Каждый СОП сопровождается паспортом и маркировкой, в которых указываются:
- материал и геометрические параметры
- характеристики искусственных отражателей
- результаты первичной аттестации и последующих проверок
- условия хранения
Требования к отражателям
Для обеспечения корректной настройки оборудования отражатели типа «зарубка» должны соответствовать следующим условиям:
ширина (b) и высота (h) превышают длину ультразвуковой волны
соотношение h/b находится в диапазоне от 0,5 до 4,0
Требования к качеству СОП
К трубным настроечным образцам предъявляются строгие требования:
стабильность акустических свойств (затухание и скорость УЗК) — отклонение в пределах ±5% в одной серии
отсутствие внутренних дефектов, выявляемых при заданном уровне чувствительности
соотношение сигнал/шум не менее 12 dB (для углеродистых и низколегированных сталей)
Параметры могут варьироваться в зависимости от структуры материала (размер зерна) и условий контроля.
Характеристики
| Параметры | Значение |
|---|---|
| Длина | от 25 мм |
| Ширина | от 25 мм |
| Количество отражателей типа "зарубка" | не менее 2, возможно нанесение большего количества по желанию заказчика |
| Шероховатость рабочих поверхностей (Rz) | не более 40 мкм |
| Масса | не более 10 кг |
| Материал | Сталь 3, Сталь 20, Сталь 09Г2С, Сталь 40Х13, Сталь 12ХСНД, Сталь 40, Сталь 12Х18Н10Т, медь и её сплавы, титан, латунь, бронза, алюминий Д16Т, сталь класса прочности К60 |
Комплектация
-
СОП (НО) - 1 шт
Сертификат калибровки - 1 шт
