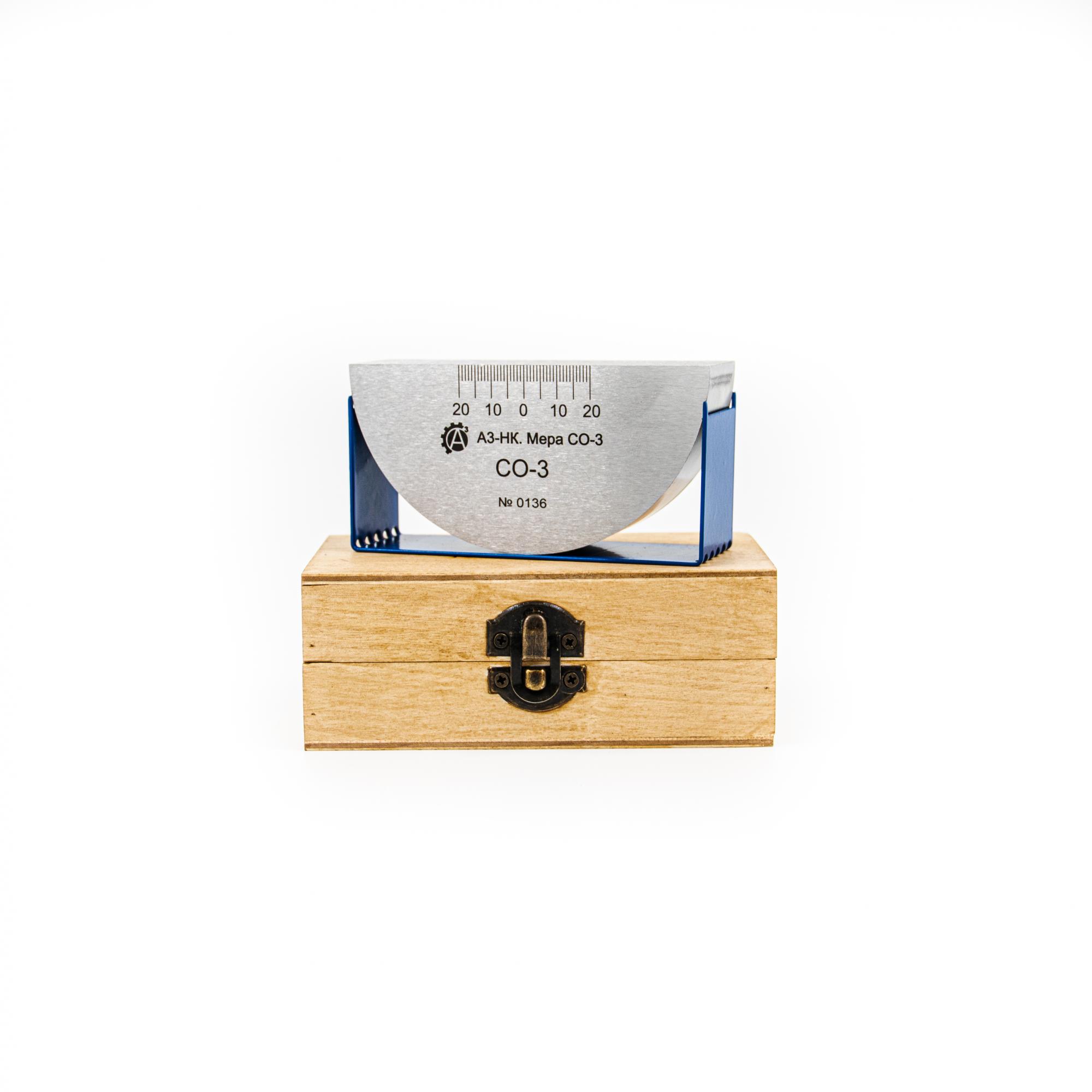

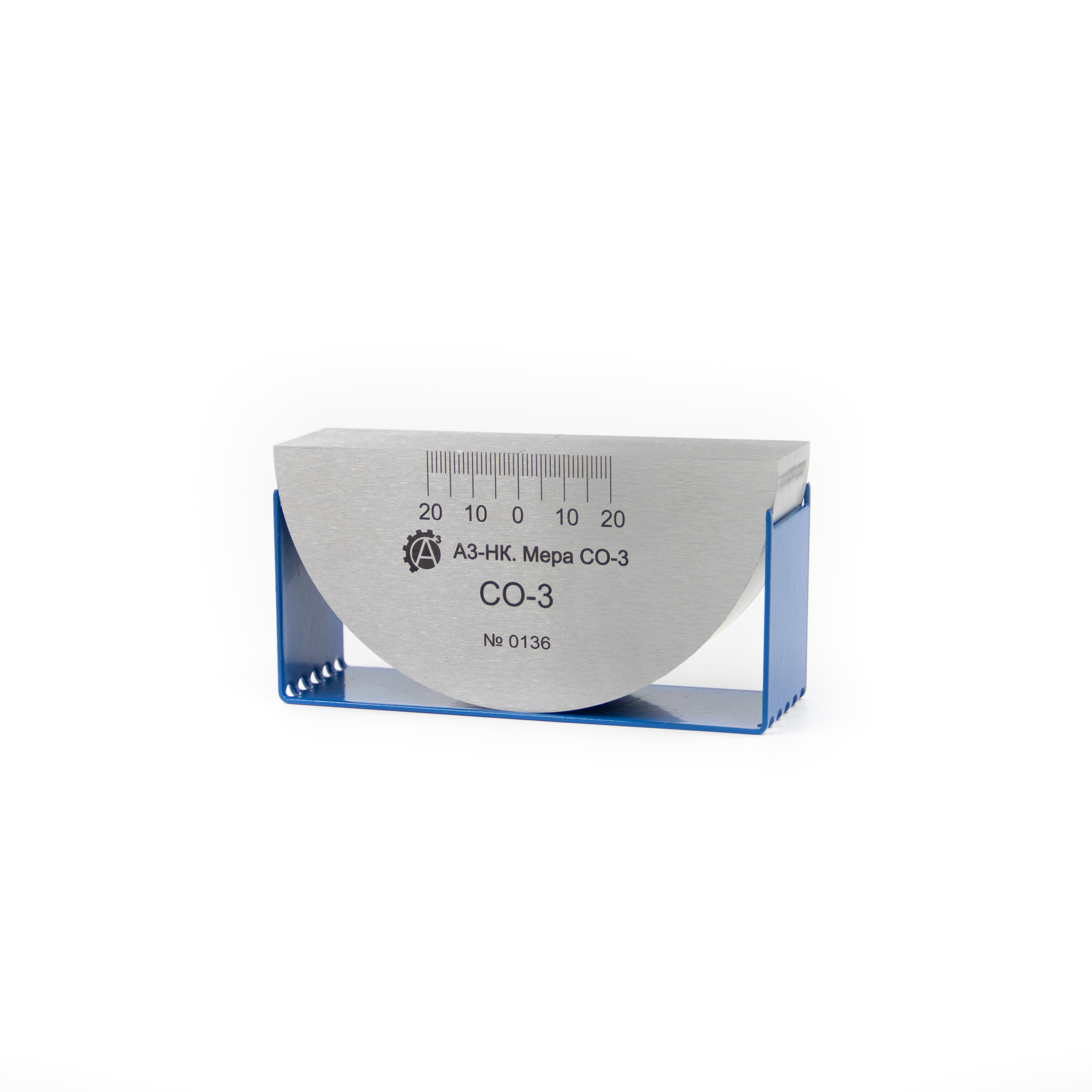

Мера СО-3 купить в Казахстане
Артикул:
1017
Стандартный образец СО-3 применяют для определения точки выхода ультразвукового луча и стрелы преобразователя ультразвукового дефектоскопа.
Подробнее
79 200 тенге/шт
|
Тип
|
Стандартный образец |
Запрос коммерческого предложения
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Стандартный образец СО-3 применяют для определения точки выхода ультразвукового луча и стрелы преобразователя ультразвукового дефектоскопа.
Может применяться для определения времени распространения ультразвуковых колебаний в призме преобразователя.
Может применяться для определения времени распространения ультразвуковых колебаний в призме преобразователя.
Характеристики
Основные технические характеристики:
| Наименование характеристики | Значение |
| >Мера СО-3 | |
| Толщина меры, не более, мм | 30 |
| Шероховатость Rа рабочих поверхностей меры, не более, мкм | 1,25 |
| Масса, не более, кг | 1,3 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
| Наименование характеристики | Значение |
| Мера СО-3 | |
| Номинальное значение и допустимое отклонение диаметра меры, мм | 110,00-0,23 |
| Номинальное значение и допустимое отклонение высоты меры, мм | 55,0-0,2 |
| Смещение нулевой риски от оси симметрии меры по рабочей поверхности меры, мм | ±0,1 |
| Положение и допустимое отклонение рисок относительно нулевой риски по рабочей поверхности меры, мм | L ±0,15 где L – номинальное значение на шкале, мм |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметра и высоты меры, смещения нулевой риски и положения рисок шкалы относительно нулевой риски, мм | ±0,1 |
| Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c | |
| - для стали 3 | 5900 ±133 |
| - для стали 20 | 5900 ±133 |
| - для стали 45 | 5920 ±133 |
| - для стали 40Х13 | 6040 ±133 |
| - для стали 12Х18Н10Т | 5740 ±133 |
| - для медно-цинкового сплава марки Л63 | 4430 ±133 |
| - для алюминиевого сплава Д16 | 6360 ±133 |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с | ± 30 |
