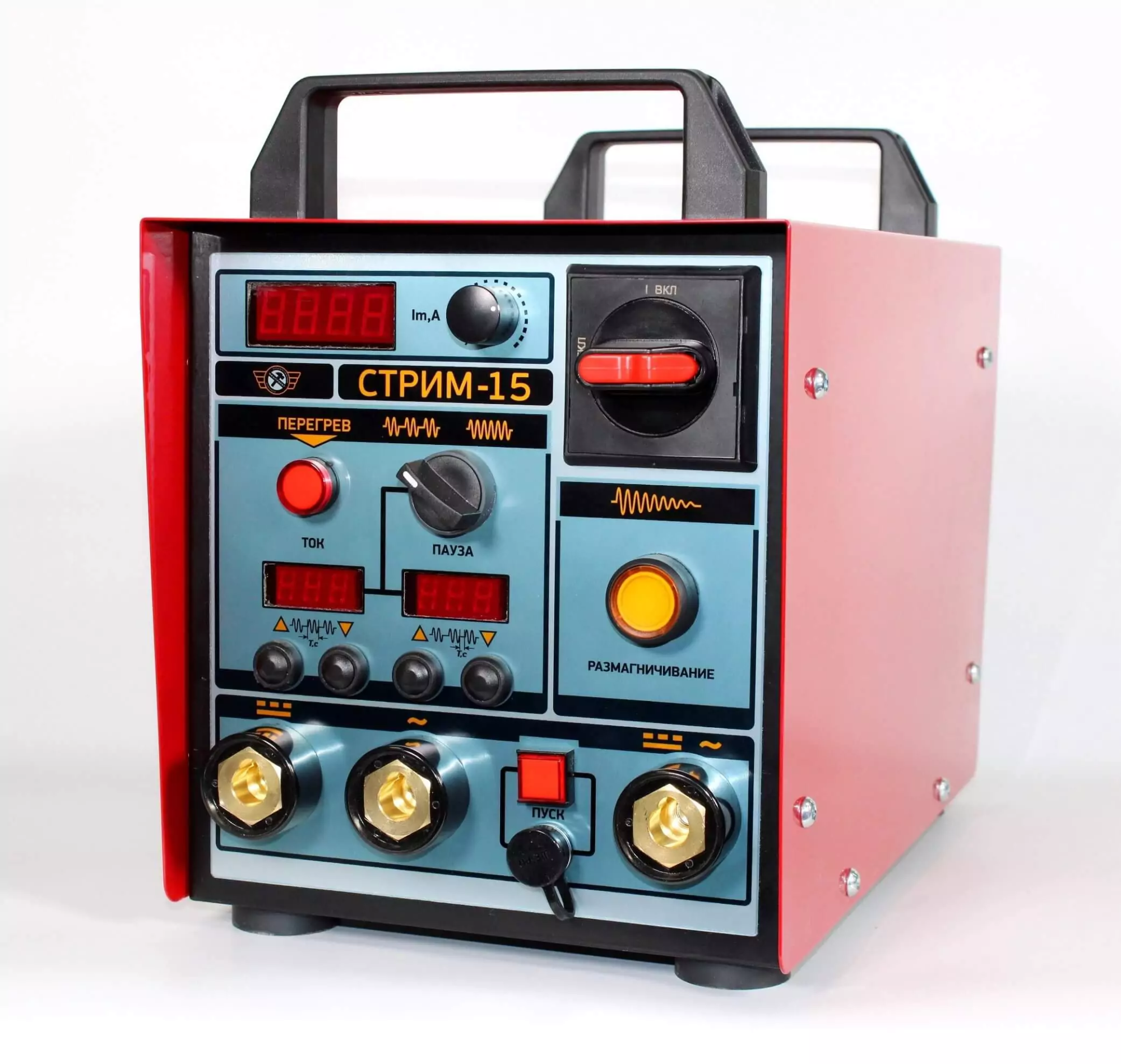

Магнитопорошковый дефектоскоп СТРИМ-15 переносной
Магнитопорошковый дефектоскоп СТРИМ-15 производства НПП “Машпроект” предназначен для неразрушающего контроля металлических изделий.

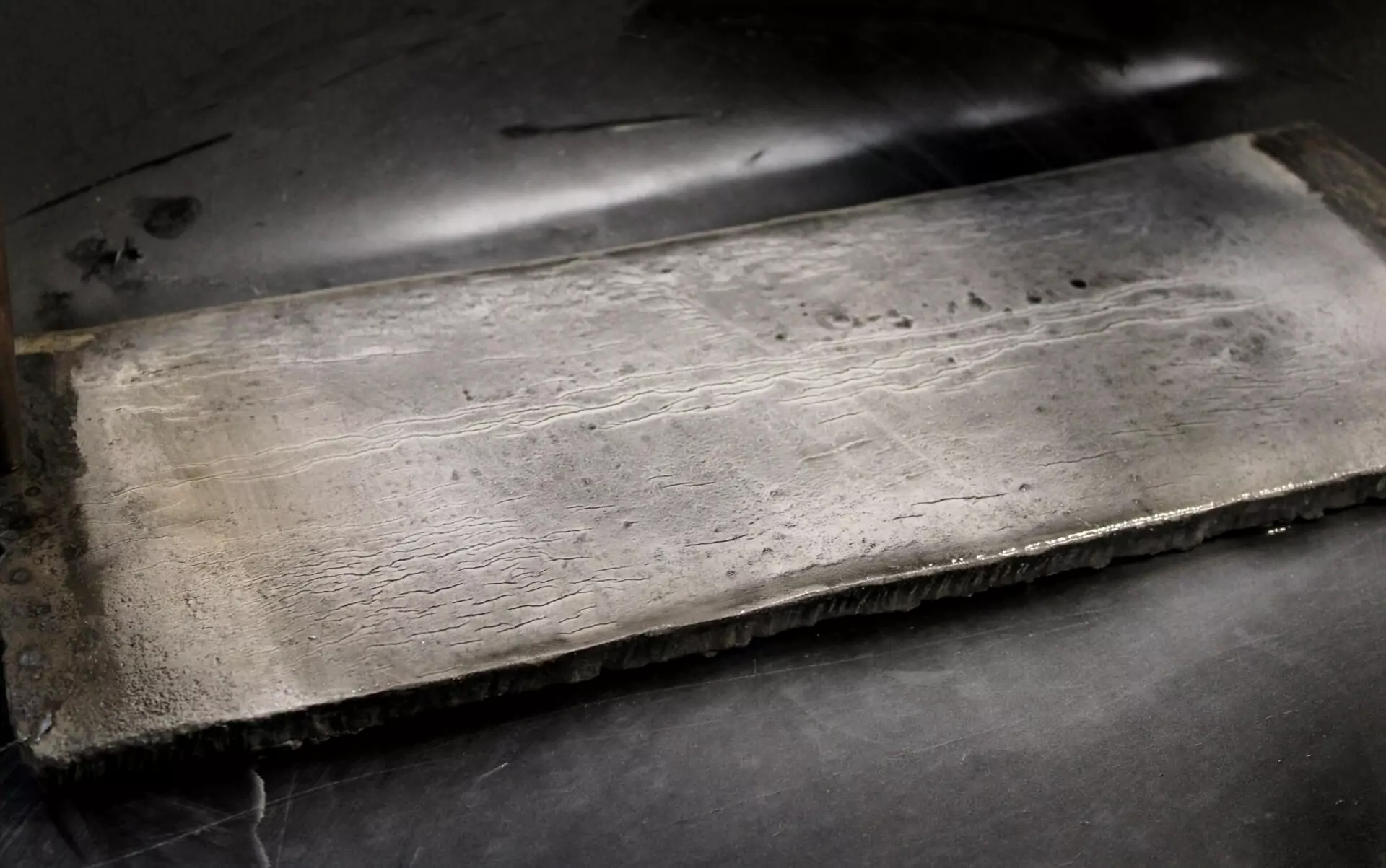

Прибор предназначен для выполнения магнитопорошкового контроля в полевых, производственных или лабораторных условиях. С помощью прибора выявляют поверхностные и подповерхностные дефекты изделий из ферромагнитных материалов: трещины, флокены, несплавления.
Подробнее
Запрос коммерческого предложения
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Магнитопорошковый дефектоскоп СТРИМ-15 производства НПП Машпроект предназначен для неразрушающего контроля металлических изделий из ферромагнитных материалов. Прибор применяется для выявления поверхностных и подповерхностных дефектов, включая трещины, флокены и несплавления, и подходит для работы в полевых, производственных и лабораторных условиях.

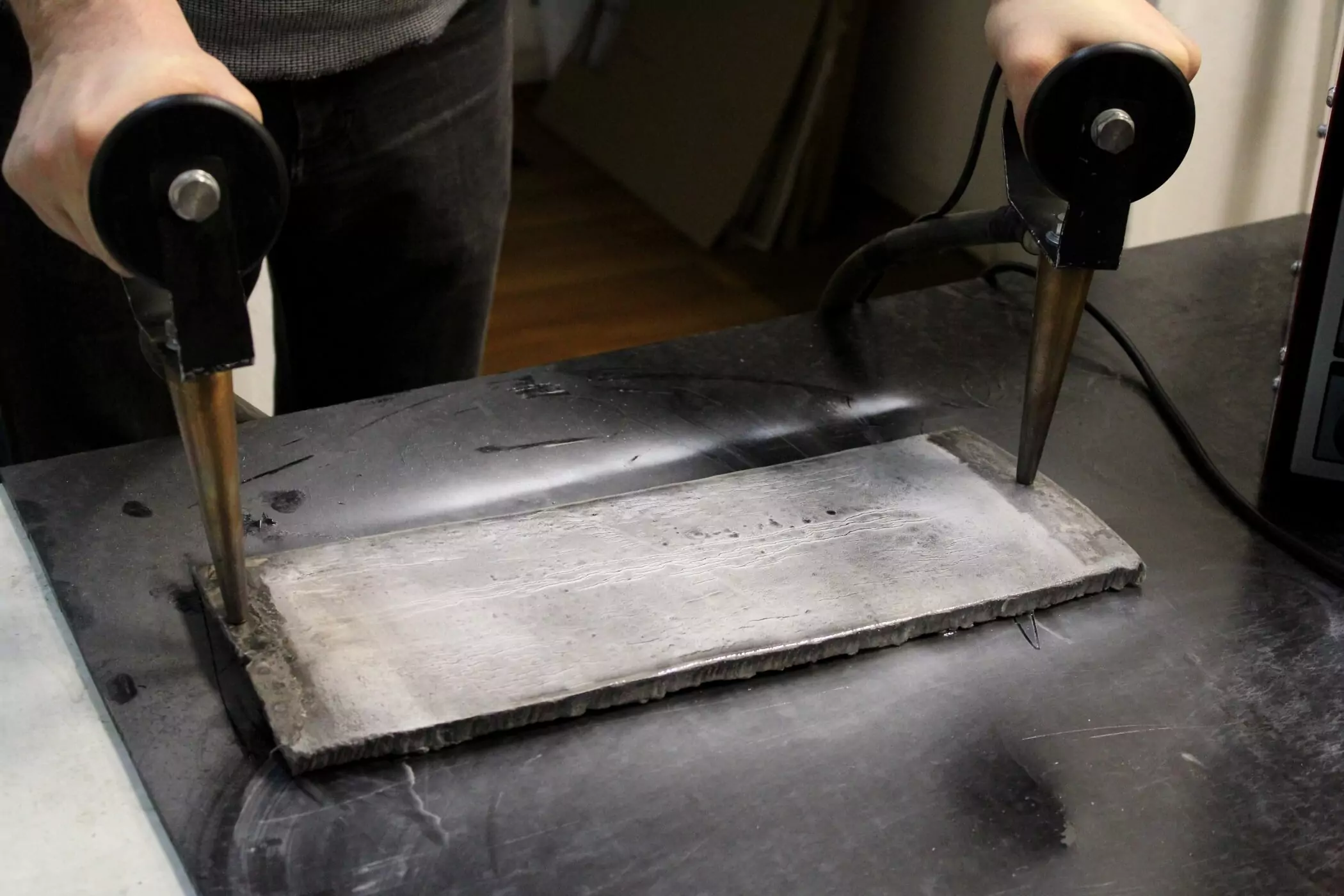

Принцип работы дефектоскопа основан на намагничивании объекта контроля с последующим выявлением несплошностей и размагничиванием изделия. СТРИМ-15 используется для оценки структурного состояния, прочностных и механических свойств заготовок, металлоконструкций и ответственных деталей как на стадии изготовления, так и в процессе эксплуатации.
Дефектоскоп СТРИМ-15 сочетает мобильность и сравнительно небольшой вес с высокой величиной выходного тока, что позволяет эффективно контролировать широкий спектр изделий. Прибор обеспечивает возможность как циркулярного, так и продольного намагничивания, что повышает вероятность обнаружения дефектов различной ориентации. Для задач, где не требуется глубинное намагничивание, доступна версия СТРИМ-15A, работающая без постоянного тока.
К ключевым преимуществам дефектоскопа относится поддержка переменного и постоянного (выпрямленного однополупериодного) тока намагничивания, плавная регулировка амплитуды тока и возможность работы как в непрерывном, так и в прерывистом (импульсном) режиме. Прибор отображает амплитудное значение тока намагничивания, позволяет гибко настраивать параметры импульсного режима вплоть до одиночных импульсов и выполняет автоматическое размагничивание объектов контроля. Сохранение настроек при выключении и автоматическая защита от перегрева повышают удобство и надёжность эксплуатации. Возможность подключения различных намагничивающих устройств расширяет область применения дефектоскопа.
Магнитопорошковый дефектоскоп СТРИМ-15 разработан в соответствии с требованиями ГОСТ Р 56512-2015 и ГОСТ Р 53700-2009 (часть 3) и является универсальным решением для профессионального магнитопорошкового контроля металлических изделий в промышленности, строительстве и транспорте.
Принцип работы дефектоскопа основан на намагничивании объекта контроля с последующим выявлением несплошностей и размагничиванием изделия. СТРИМ-15 используется для оценки структурного состояния, прочностных и механических свойств заготовок, металлоконструкций и ответственных деталей как на стадии изготовления, так и в процессе эксплуатации.
Дефектоскоп СТРИМ-15 сочетает мобильность и сравнительно небольшой вес с высокой величиной выходного тока, что позволяет эффективно контролировать широкий спектр изделий. Прибор обеспечивает возможность как циркулярного, так и продольного намагничивания, что повышает вероятность обнаружения дефектов различной ориентации. Для задач, где не требуется глубинное намагничивание, доступна версия СТРИМ-15A, работающая без постоянного тока.
К ключевым преимуществам дефектоскопа относится поддержка переменного и постоянного (выпрямленного однополупериодного) тока намагничивания, плавная регулировка амплитуды тока и возможность работы как в непрерывном, так и в прерывистом (импульсном) режиме. Прибор отображает амплитудное значение тока намагничивания, позволяет гибко настраивать параметры импульсного режима вплоть до одиночных импульсов и выполняет автоматическое размагничивание объектов контроля. Сохранение настроек при выключении и автоматическая защита от перегрева повышают удобство и надёжность эксплуатации. Возможность подключения различных намагничивающих устройств расширяет область применения дефектоскопа.
Магнитопорошковый дефектоскоп СТРИМ-15 разработан в соответствии с требованиями ГОСТ Р 56512-2015 и ГОСТ Р 53700-2009 (часть 3) и является универсальным решением для профессионального магнитопорошкового контроля металлических изделий в промышленности, строительстве и транспорте.

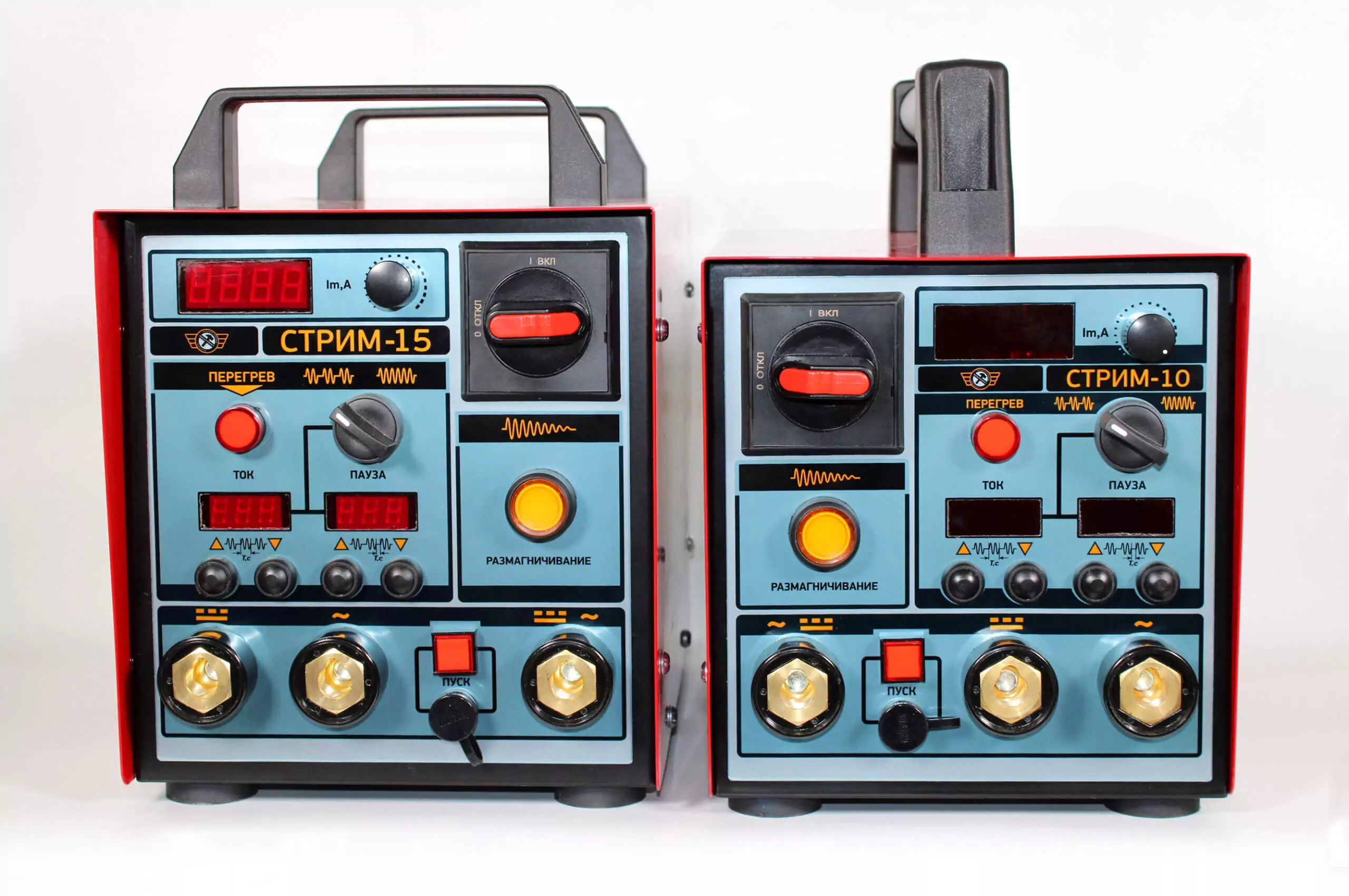

| Параметры | СТРИМ-10 | СТРИМ-10A | СТРИМ-15 | СТРИМ-15A | СТРИМ-20 | СТРИМ-20A |
|---|---|---|---|---|---|---|
| Максимальный ток, А | >1000 | >1000 | >1500 | >1500 | >2000 | >2000 |
| Переменный ток | Да | Да | Да | Да | Да | Да |
| Выпрямленный ток | Да | Нет | Да | Нет | Да | Нет |
| Автоматическое размагничивание | Да | Да | Да | Да | Да | Да |
| Настройка размагничивания | Нет | Нет | Да | Да | Да | Да |
| Напряжение питания | 230 В, 10 А | 230 В, 16 А | 230 В, 16 А | 230 В, 16 А | 230 В, 32 А | 230 В, 32 А |
| Масса, кг | 16 | 16 | 19 | 19 | 30 | 27 |
| Возможно нестандартное исполнение дефектоскопов | ||||||
Характеристики
| Параметры | Значения |
|---|---|
| Переменный ток | |
| Пиковое значение, не менее | 1550 А |
| Действующее значение, не менее | 1100 А |
| Выпрямленный полупериодный ток | |
| Пиковое значение, не менее | 1500 А |
| Действующее значение, не менее | 1050 А |
| Функции | |
| Регулировка тока | Плавная |
| Индикация тока | Амплитудное значение, дискретность 1 А |
| Погрешность измерения тока, не более | 10% |
| Ток намагничивания | Непрерывный / прерывистый (ток–пауза) |
| Установка параметров прерывистого тока | |
| Длительность импульса тока | От 0,02 до 9,98 с (шаг 0,02 с) |
| Длительность паузы | От 0,02 до 9,98 с (шаг 0,02 с) |
| Контроль времени намагничивания | Кнопка на ручке, педаль, клавиша на приборе |
| Размагничивание | Убывающим по амплитуде током |
| Установка времени размагничивания | От 4 до 999 периодов (0,08–19,98 с) |
| Токовые кабели | |
| Длина токовых кабелей | 3 м |
| Сечение токовых кабелей | 70 мм² |
| Рабочие характеристики | |
| Рабочий цикл при максимальной мощности | 50% |
| Максимальная длительность подачи тока | 10 с |
| Напряжение при разомкнутой цепи | 3,5 В |
| Мощность | 4 кВА |
| Подключение | 230 В, 50 Гц, 16 A |

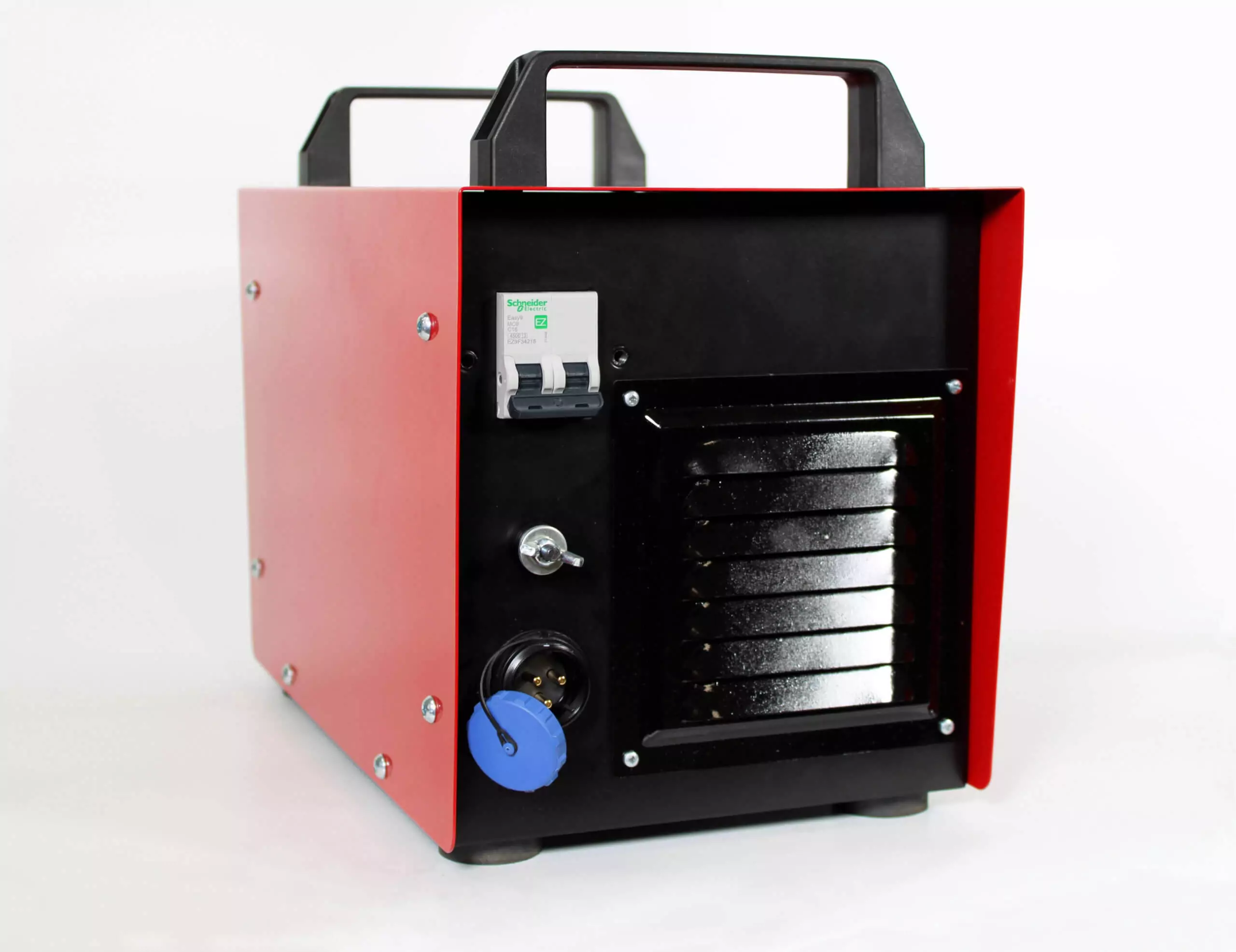

| Сетевой кабель (3 м) | Съёмный, влагозащищённый разъём |
| Габаритные размеры (Ш × В × Д) | 224 × 302 × 386 мм |
| Вес без устройств намагничивания | 22 кг |
Комплектация
- Блок дефектоскопа

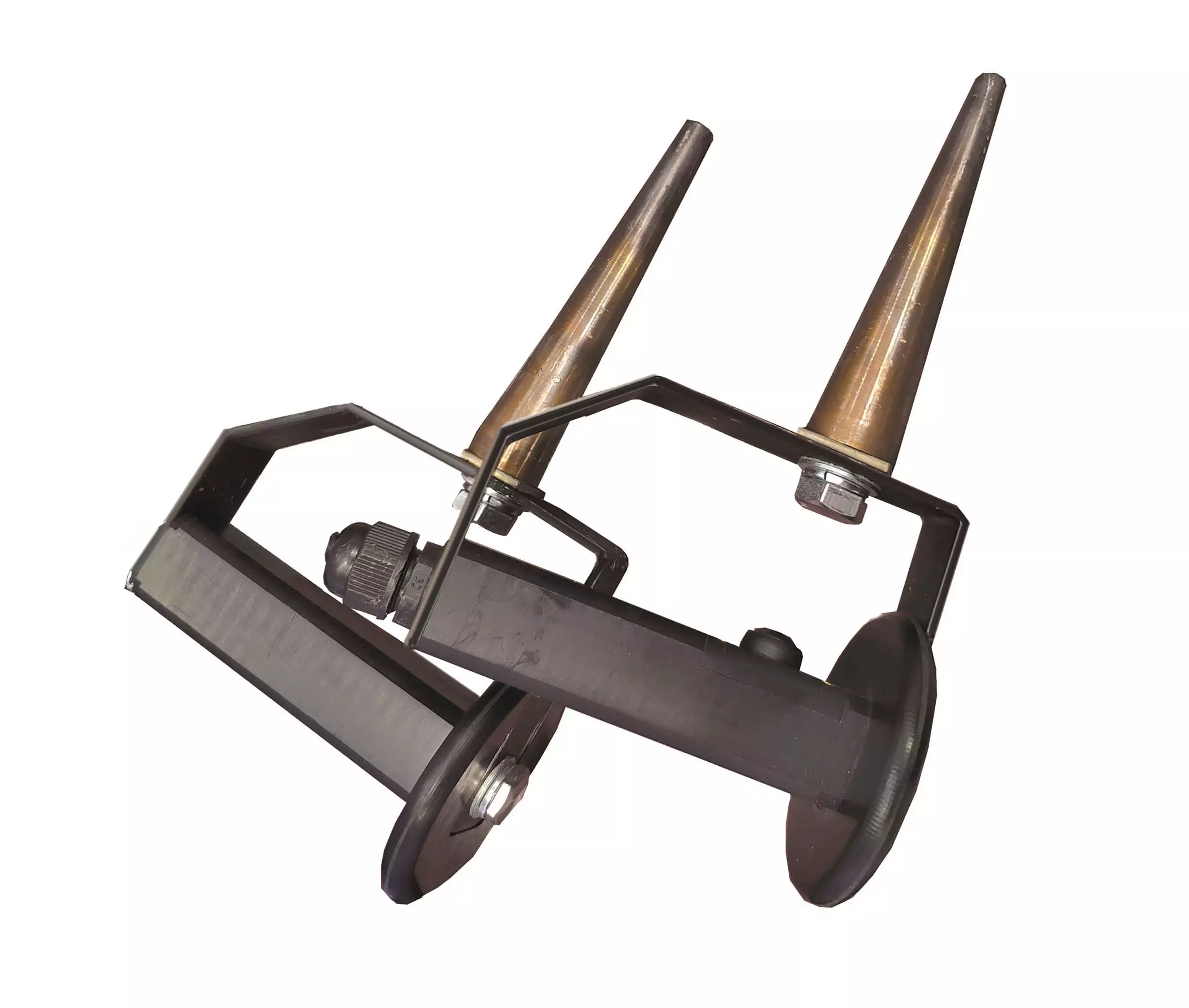

- Токовый кабель 3 м сечением 70 мм² с пистолетной рукояткой и контактным наконечником
- Токовый кабель 3 м сечением 70 мм² с пистолетной рукояткой, контактным наконечником и кнопкой включения тока
- Сетевой кабель
- Руководство по эксплуатации с паспортом
- Соленоиды различных типов
- Токовые кабели, ручки
- Контактные наконечники из разных металлов
- Сетевой кабель нестандартной длины
- Педаль включения тока
- Специализированные устройства намагничивания
- Тележка для транспортировки
