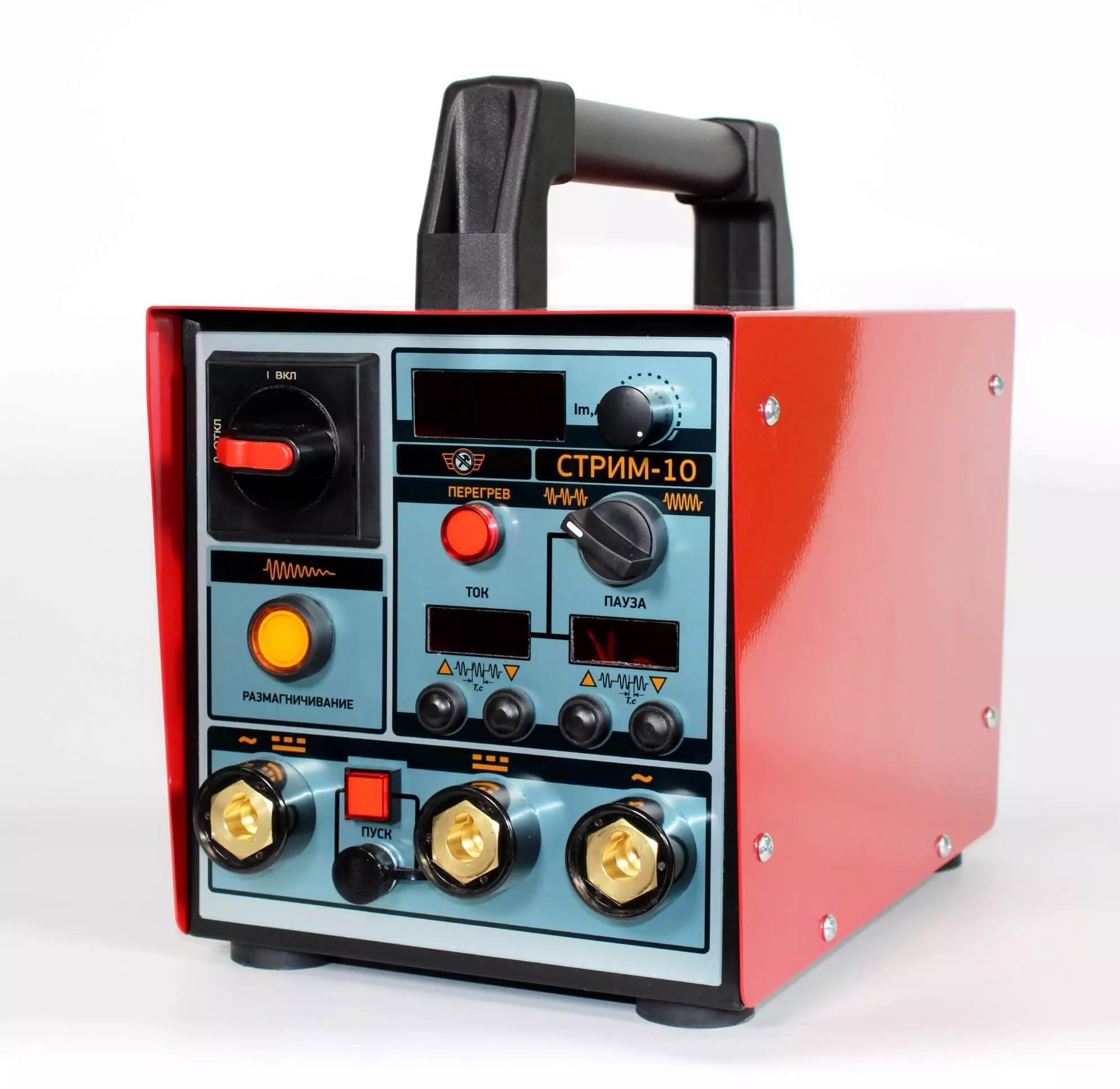

Магнитопорошковый дефектоскоп СТРИМ-10 переносной

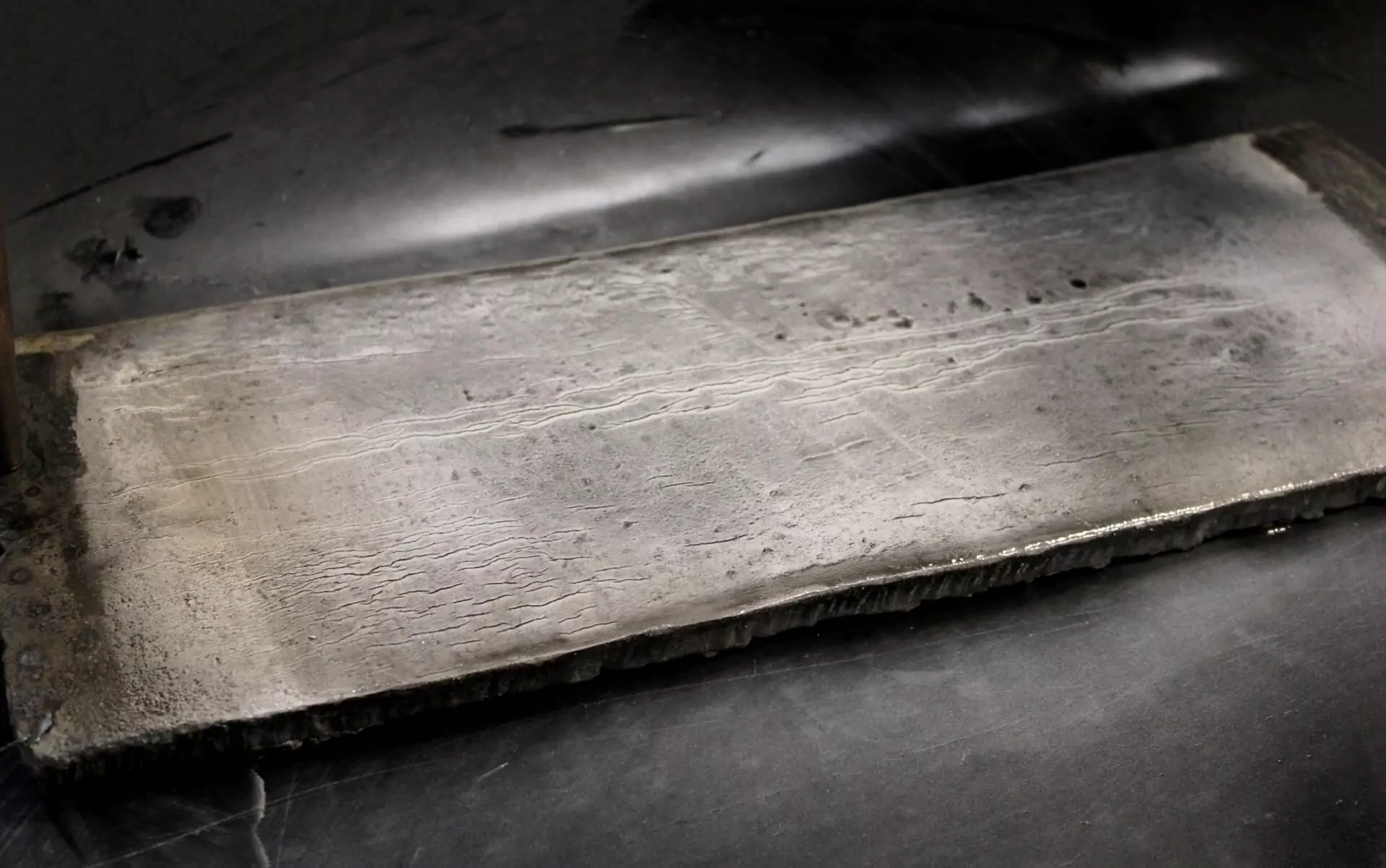

Магнитопорошковый дефектоскоп СТРИМ-10 производства НПП Машпроект предназначен для неразрушающего контроля металлических изделий из ферромагнитных материалов. Прибор применяется для выявления поверхностных и подповерхностных дефектов, таких как трещины, флокены и несплавления, в полевых, производственных и лабораторных условиях.
Дефектоскоп СТРИМ-10 работает по принципу намагничивания объекта контроля с последующим обнаружением несплошностей и размагничиванием. Прибор используется для оценки структурного состояния, прочностных и механических свойств изделий как на стадии изготовления, так и в процессе эксплуатации.

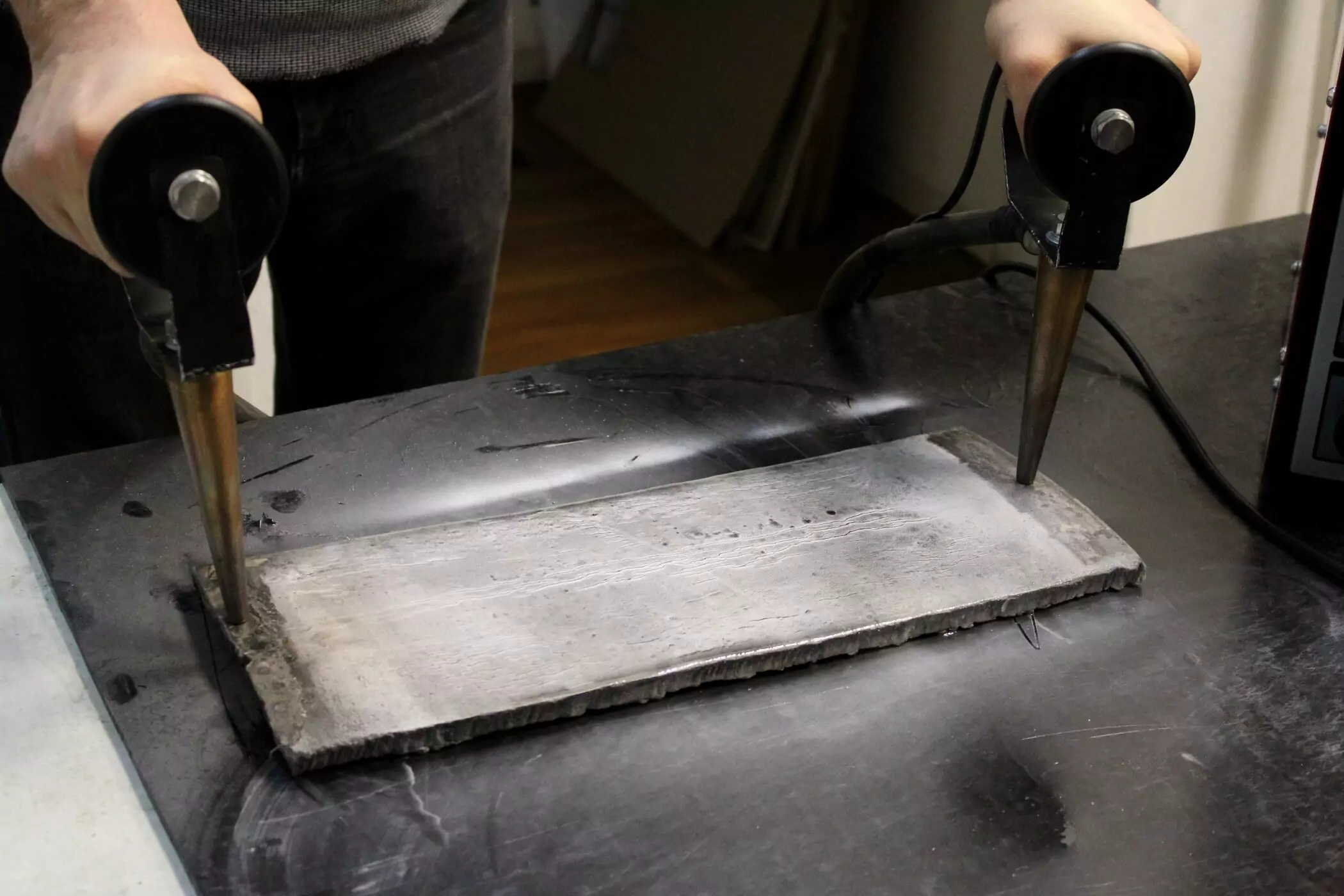

Ключевым преимуществом СТРИМ-10 является сочетание высокой выходной мощности и мобильности. При массе всего 16 кг прибор обеспечивает высокие значения тока намагничивания, что делает его удобным для выездного контроля и работы на объектах с ограниченным доступом к стационарному оборудованию. Оператор может выполнять как циркулярное, так и продольное намагничивание, подбирая оптимальный режим под конкретную задачу контроля.

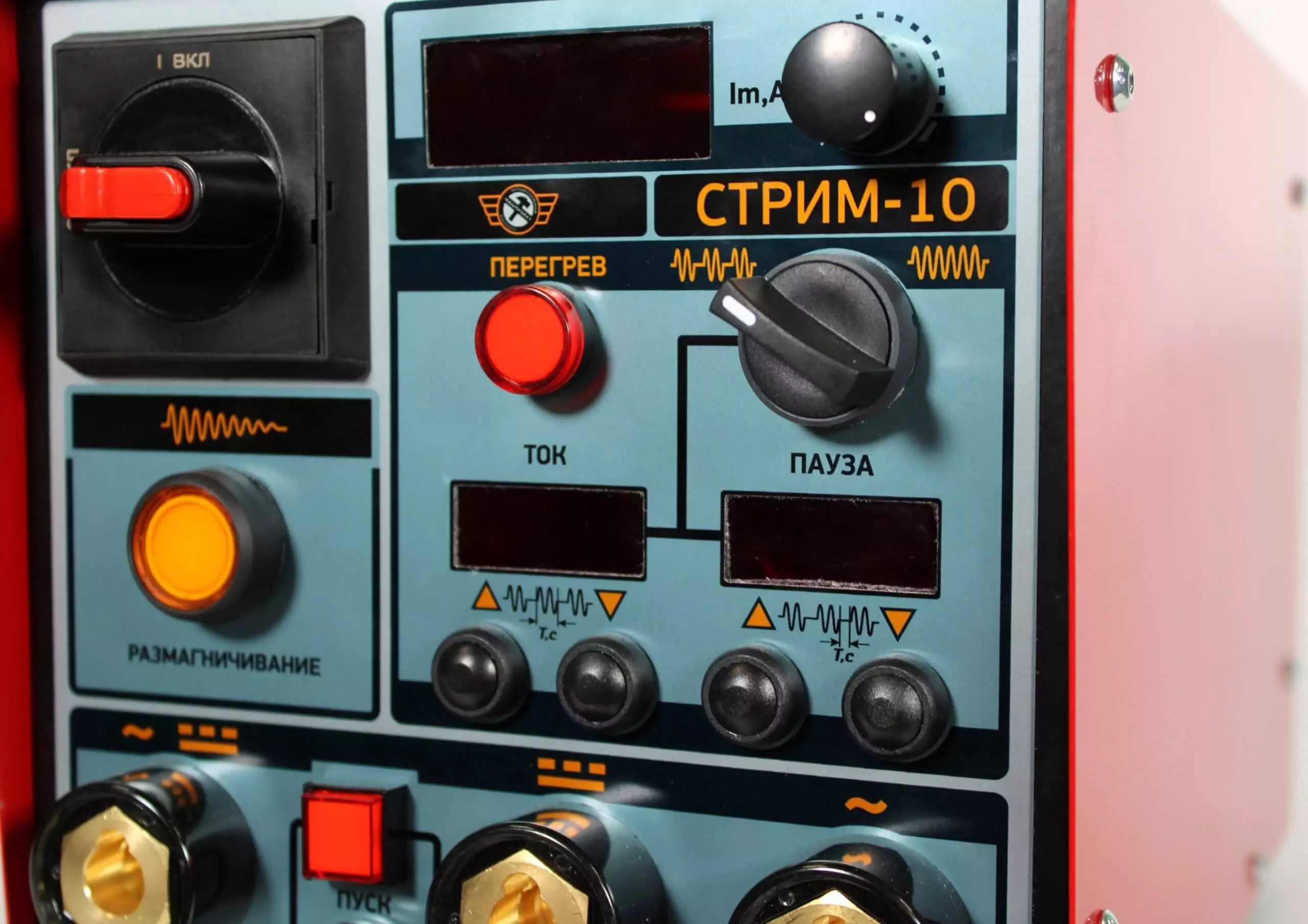

Дефектоскоп поддерживает работу на переменном и постоянном (выпрямленном однополупериодном) токе, обеспечивает плавную регулировку амплитуды тока и позволяет проводить намагничивание как в непрерывном, так и в прерывистом (импульсном) режиме. Реализована индикация амплитудного значения тока, гибкая настройка импульсного режима вплоть до одиночных импульсов, автоматическое размагничивание объектов контроля и сохранение настроек при выключении прибора. Встроенная защита от перегрева повышает надёжность при интенсивной эксплуатации. Возможность подключения различных намагничивающих устройств расширяет область применения дефектоскопа.
Дефектоскоп СТРИМ-10 разработан в соответствии с требованиями ГОСТ Р 56512-2015 «Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы» и ГОСТ Р 53700-2009 «Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование».
Прибор широко применяется для контроля строительных металлических конструкций, зубчатых колёс, литых деталей, отливок и поковок, а также других ответственных изделий из ферромагнитных материалов.
Магнитопорошковый дефектоскоп СТРИМ-10 — это надёжное и универсальное решение для профессионального магнитопорошкового контроля, сочетающее мощность, мобильность и гибкую настройку под широкий спектр задач.
| Параметры | СТРИМ-10 | СТРИМ-10A | СТРИМ-15 | СТРИМ-15A | СТРИМ-20 | СТРИМ-20A |
|---|---|---|---|---|---|---|
| Максимальный ток, А | >1000 | >1000 | >1500 | >1500 | >2000 | >2000 |
| Переменный ток | Да | Да | Да | Да | Да | Да |
| Выпрямленный ток | Да | Нет | Да | Нет | Да | Нет |
| Автоматическое размагничивание | Да | Да | Да | Да | Да | Да |
| Настройка размагничивания | Нет | Нет | Да | Да | Да | Да |
| Напряжение питания | 230 В, 10 А | 230 В, 16 А | 230 В, 16 А | 230 В, 16 А | 230 В, 32 А | 230 В, 32 А |
| Масса, кг | 16 | 16 | 19 | 19 | 30 | 27 |
| Возможно нестандартное исполнение дефектоскопов | ||||||
| Параметры | Значения |
|---|---|
| Переменный ток | |
| Пиковое значение, не менее | >1000 А |
| Действующее значение, не менее | 780 А |
| Выпрямленный полупериодный ток | |
| Пиковое значение, не менее | >1000 А |
| Действующее значение, не менее | 550 А |
| Функции | |
| Регулировка тока | Плавная |
| Индикация тока | Амплитудное значение, дискретность 1 А |
| Погрешность измерения тока, не более | 10% |
| Ток намагничивания | Непрерывный / прерывистый (ток–пауза) |
| Установка параметров прерывистого тока | |
| Длительность импульса тока | От 0,02 до 9,98 с (шаг 0,02 с) |
| Длительность паузы | От 0,02 до 9,98 с (шаг 0,02 с) |
| Контроль времени намагничивания | Кнопка на ручке, педаль, клавиша на приборе |
| Размагничивание | Убывающим по амплитуде током |
| Установка времени размагничивания | От 4 до 999 периодов (0,08–19,98 с) |
| Токовые кабели | |
| Длина токовых кабелей | 3 м |
| Сечение токовых кабелей | 70 мм² |
| Рабочие характеристики | |
| Рабочий цикл при максимальной мощности | 50% |
| Максимальная длительность подачи тока | 10 с |
| Напряжение при разомкнутой цепи | 3 В |
| Мощность | 2,5 кВА |
| Подключение | 230 В, 50 Гц, 16 A |

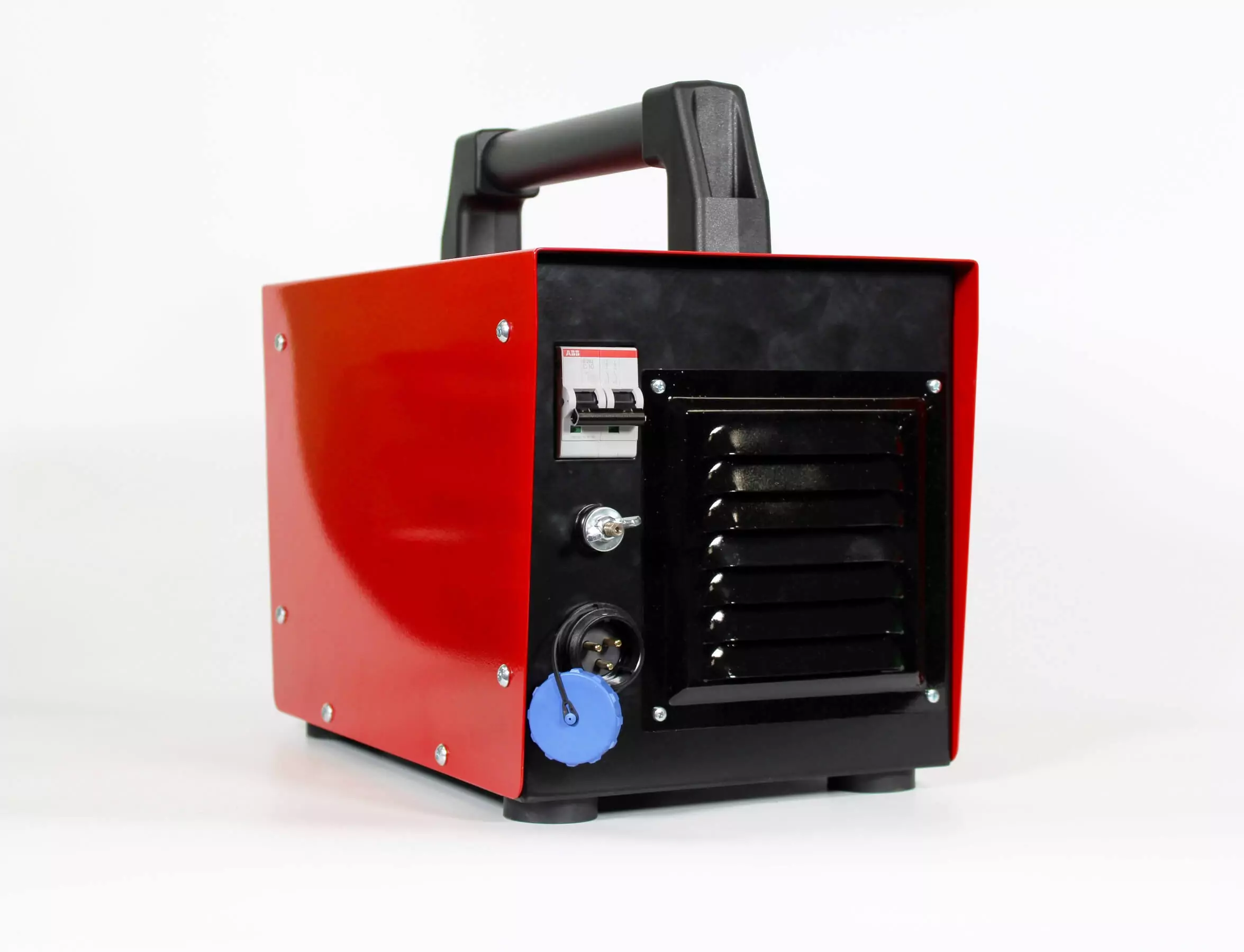

| Сетевой кабель (3 м) | Съёмный, влагозащищённый разъём |
| Габаритные размеры (Ш × В × Д) | 214 × 311 × 340 мм |
| Вес без устройств намагничивания | 16 кг |
- Блок дефектоскопа

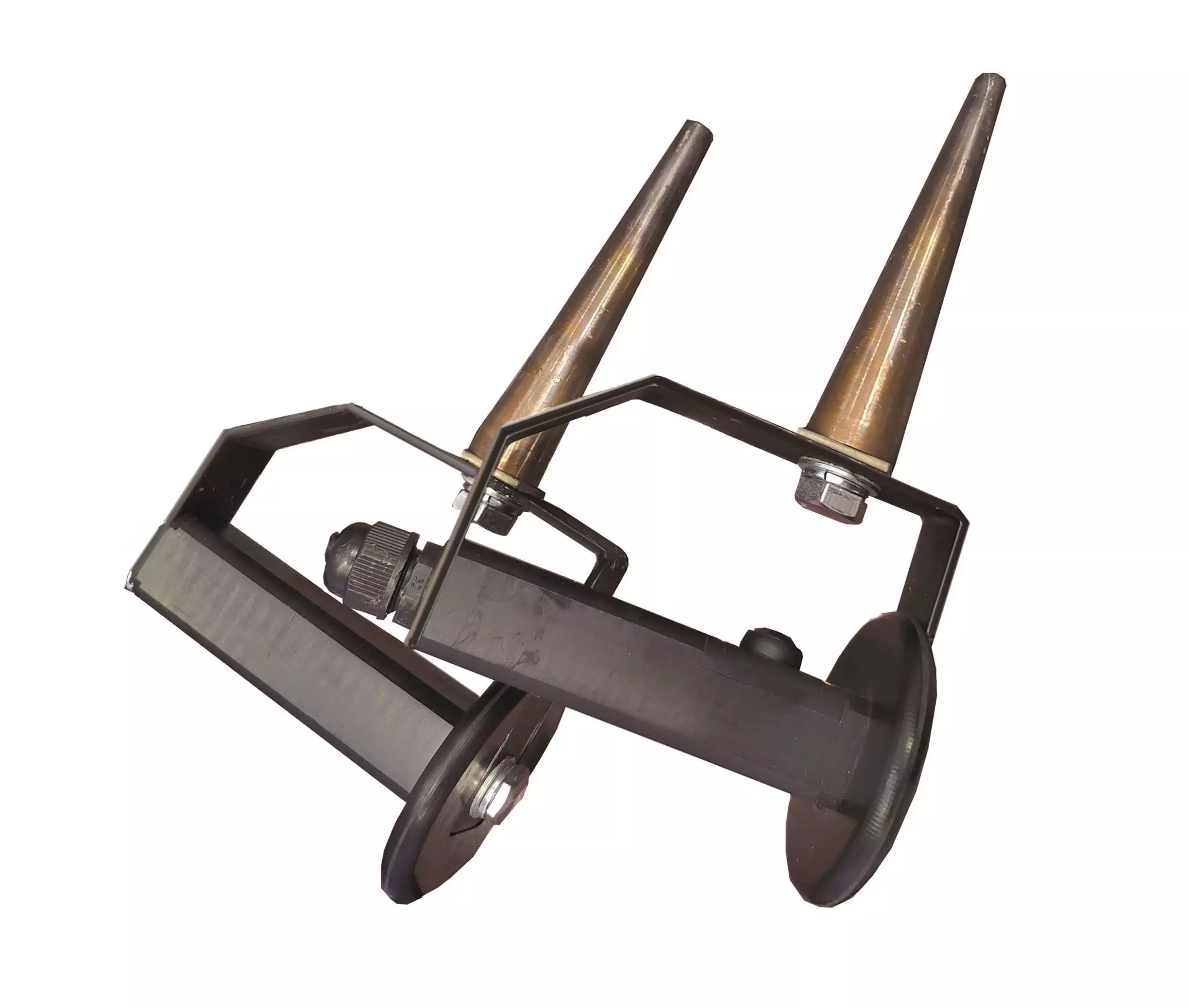

- Токовый кабель 3 м сечением 70 мм² с пистолетной рукояткой и контактным наконечником
- Токовый кабель 3 м сечением 70 мм² с пистолетной рукояткой, контактным наконечником и кнопкой включения тока
- Сетевой кабель
- Руководство по эксплуатации с паспортом
- Соленоиды различных типов
- Токовые кабели, ручки
- Контактные наконечники из разных металлов
- Сетевой кабель нестандартной длины
- Педаль включения тока
- Специализированные устройства намагничивания
- Тележка для транспортировки
