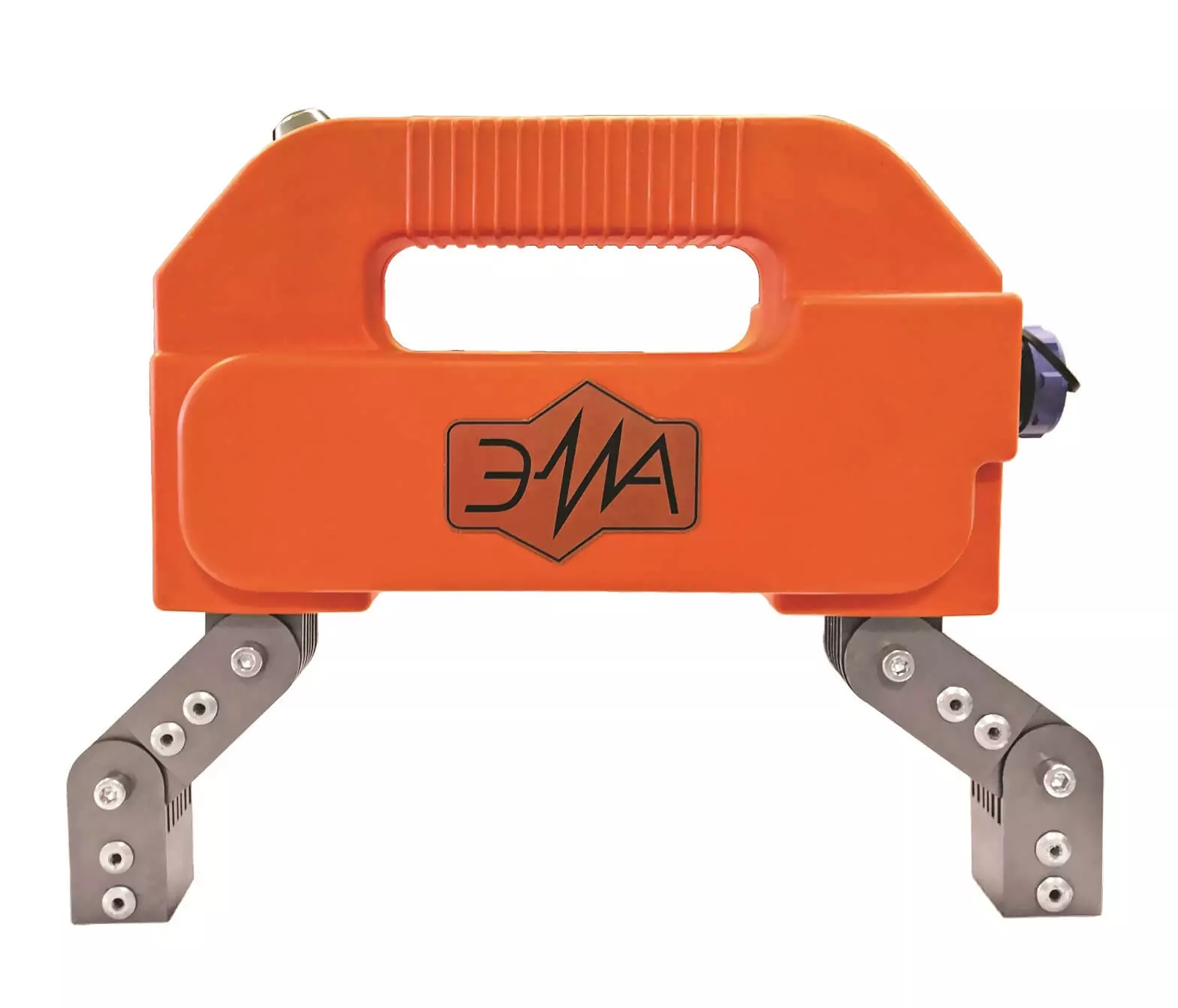

Портативный ярмовой электромагнит для магнитопорошковой дефектоскопии ЭМА-100А
Ярмовой электромагнит ЭМА-100А аккумуляторный производства НПП «Машпроект» предназначен для проведения магнитопорошкового метода неразрушающего контроля металлических изделий в соответствии с ГОСТ Р 56512-2015. Прибор используется для выявления поверхностных и подповерхностных дефектов основного металла и сварных соединений, таких как трещины, волосовины, надрывы и непровары.

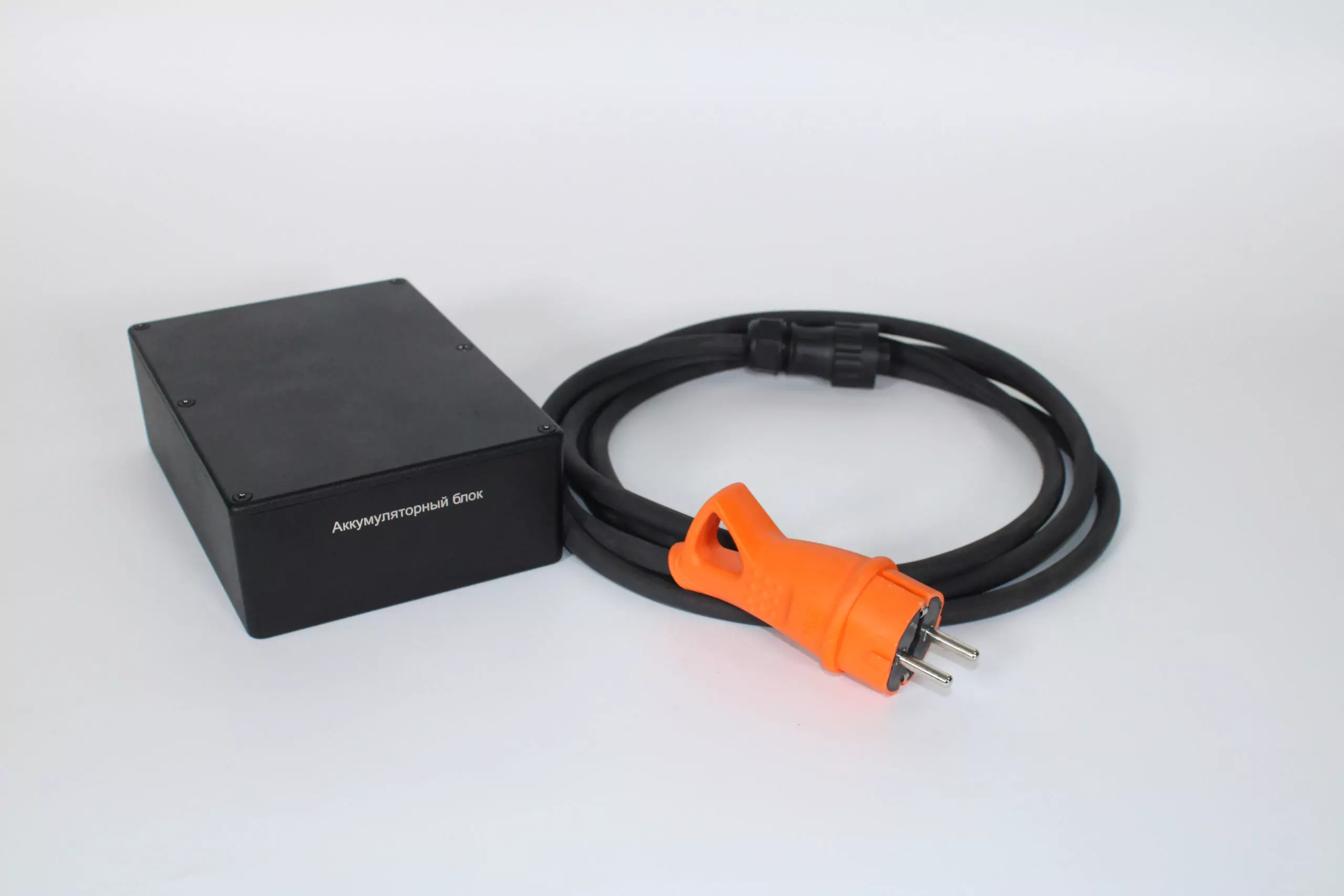

Ключевой особенностью электромагнита ЭМА-100А является возможность автономной работы от аккумуляторного блока. Аккумулятор подключается через герметичный разъём питания, что обеспечивает надёжность соединения и защиту от воздействия пыли и влаги. Аккумуляторное исполнение значительно упрощает эксплуатацию прибора, позволяет проводить контроль вне помещений и в местах без доступа к электросети, а также облегчает транспортировку и работу на высоте или на протяжённых объектах.
Электромагнит предназначен для намагничивания изделий различной формы и отдельных зон изделий, включая сварные швы, с использованием переменного или постоянного магнитного поля. В режиме переменного тока прибор может применяться для размагничивания объектов контроля путём постепенного удаления включённого электромагнита от поверхности изделия. Устройство соответствует требованиям ГОСТ Р 53700-2009, часть 3.
Прочный пыле- и влагозащищённый корпус с классом защиты IP54 обеспечивает надёжную работу в сложных производственных и полевых условиях. Регулируемая шарнирная конструкция ярма позволяет эффективно работать с изделиями различной конфигурации и ориентации. Межполюсное расстояние регулируется в широком диапазоне, что расширяет возможности применения прибора.
ЭМА-100А применяется при контроле сварных швов, деталей машин и механизмов, строительных металлических конструкций, трубопроводов, металлопроката и отливок. Контролируемые изделия должны быть изготовлены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.
Электромагнит ЭМА-100А не является средством измерения и не подлежит поверке. Прибор используется исключительно для создания магнитного поля при проведении магнитопорошкового контроля.
| Параметры | Значения |
|---|---|
| Среднее расстояние между полюсами | 142 мм |
| Максимальное межполюсное расстояние | 242 мм |
| Минимальное межполюсное расстояние | 42 мм |
| Поперечное сечение полюсов, не менее | 26 × 25 мм |
| Подъёмная сила (при штатном расстоянии между полюсами), не менее | 10 кг |
| Питание | Сеть переменного тока 230 В, 50 Гц |
| Рабочее магнитное поле | AC |
| Рабочий переменный ток | 2,5 А |
| Рабочий цикл | 50 % |
| Максимальная длительность включения | 6 сек. |
| Габаритные размеры, не более | 229 × 243 × 61 мм |
| Сетевой кабель | Съёмный, 3 м, влагозащищённый разъём |
| Класс защиты | IP54 |
| Масса, не более | 3,5 кг |
| Диапазон рабочих температур | -30 … +55 °C |
| Срок службы | 5 лет |
| Гарантийный срок обслуживания | 12 месяцев с момента продажи, но не более 14 месяцев с даты выпуска |

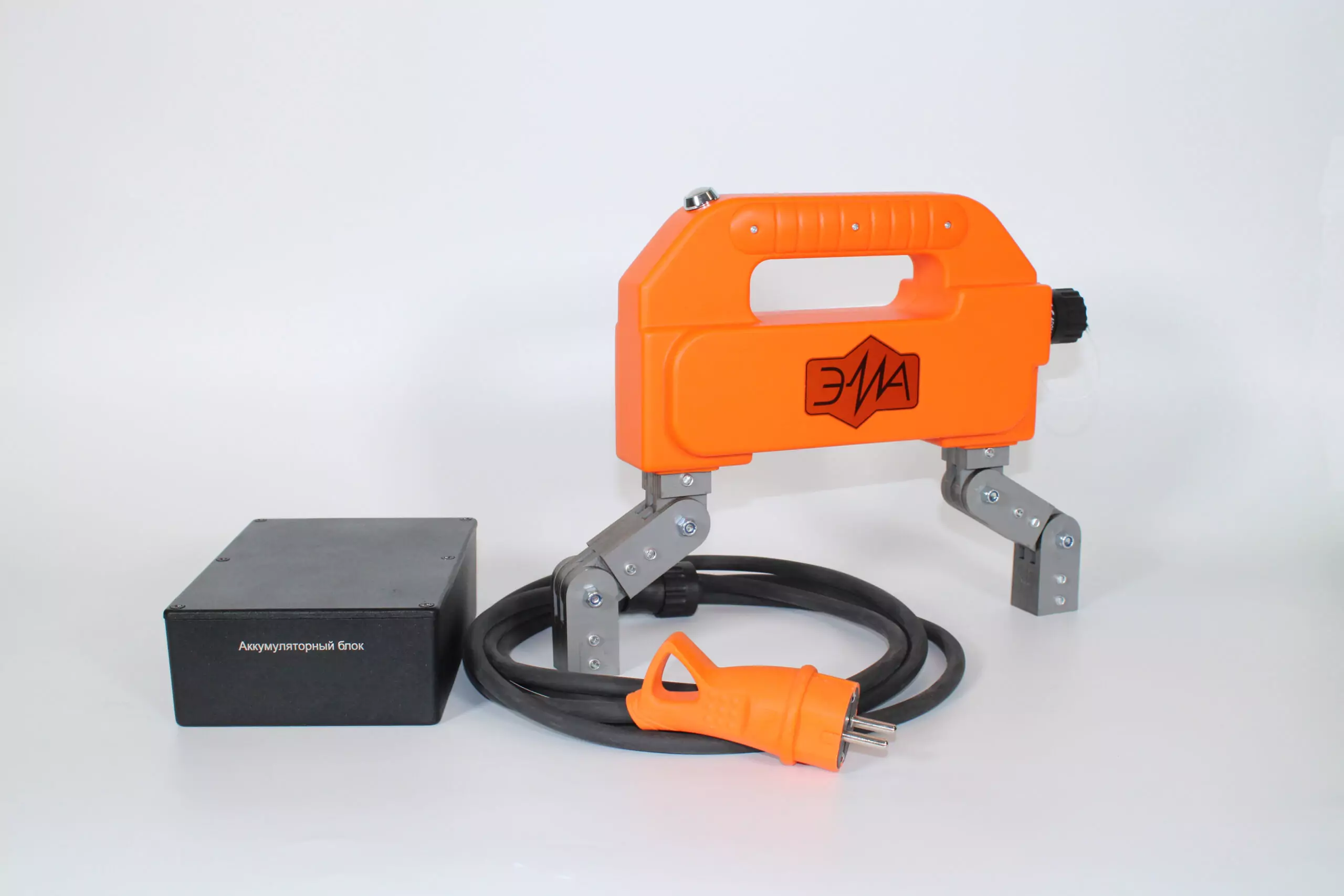

- Портативный ярмовой электромагнит ЭМА-100А
- Кабель питания, 3 м

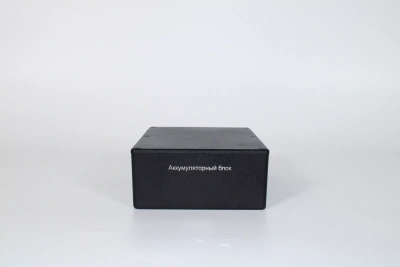

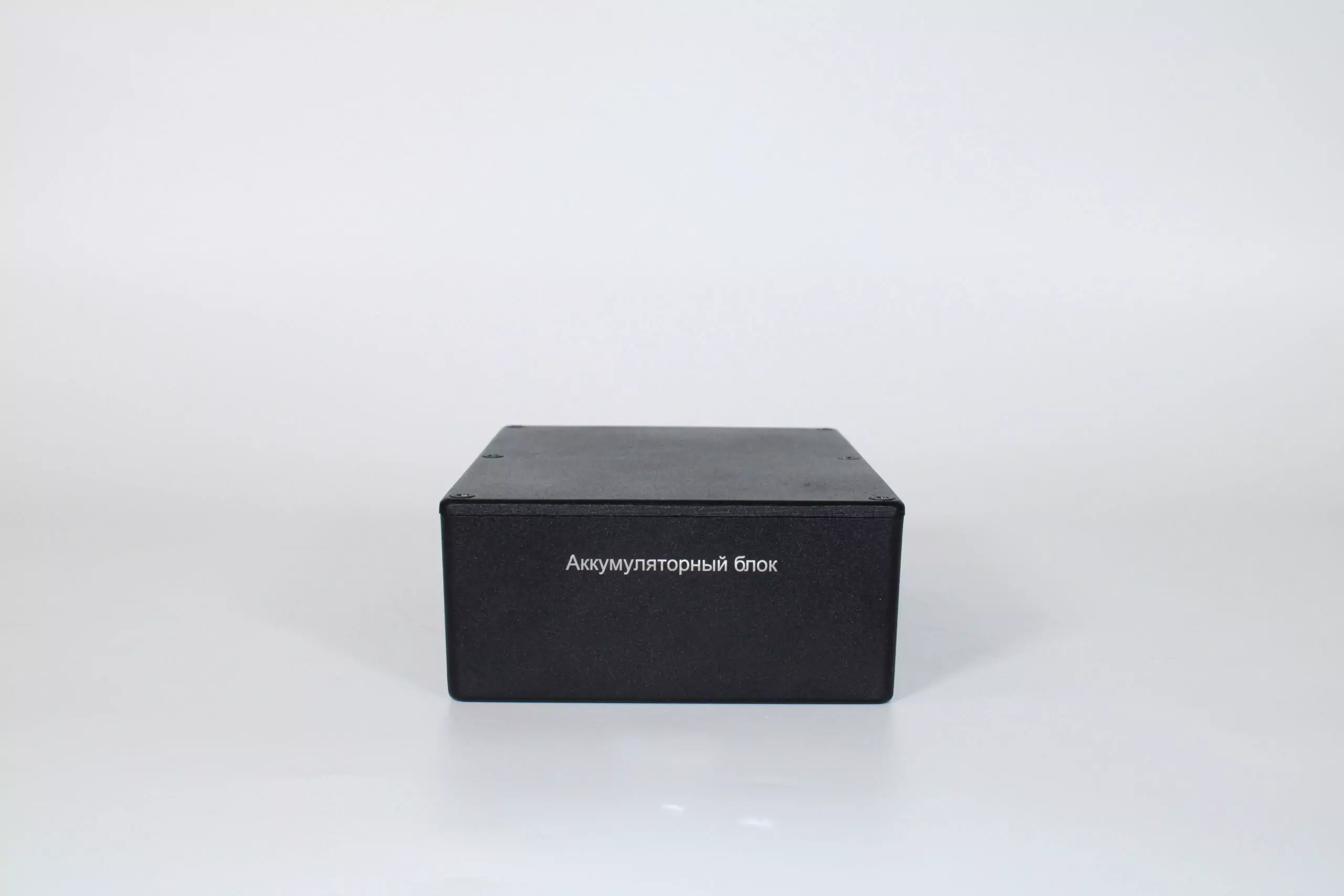

- Аккумуляторный блок
- Руководство по эксплуатации, совмещенное с паспортом
- Специализированный кейс для переноски и хранения
