Профилометр SURPROF-160 (ОТГ)
Профилометр SURPROF-160 включён в Государственный реестр средств измерений Республики Казахстан, что позволяет использовать его для официальных измерений, проведения поверки и работы в сфере государственного метрологического контроля.
Назначение
Портативный профилометр SURPROF-160 предназначен для измерения параметров шероховатости поверхности изделий в производственных и лабораторных условиях. Применяется для контроля качества обработки деталей, в том числе в пазах, углублениях и труднодоступных местах.
Описание

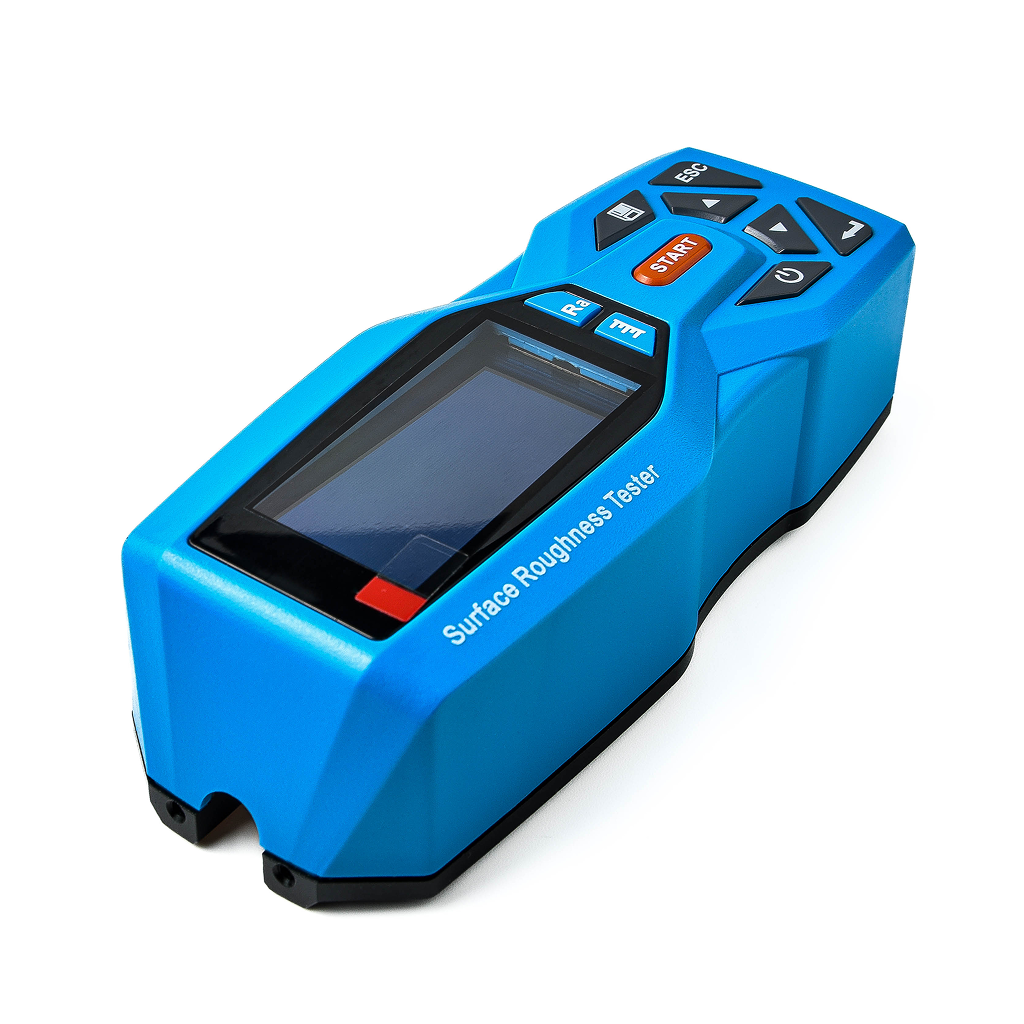

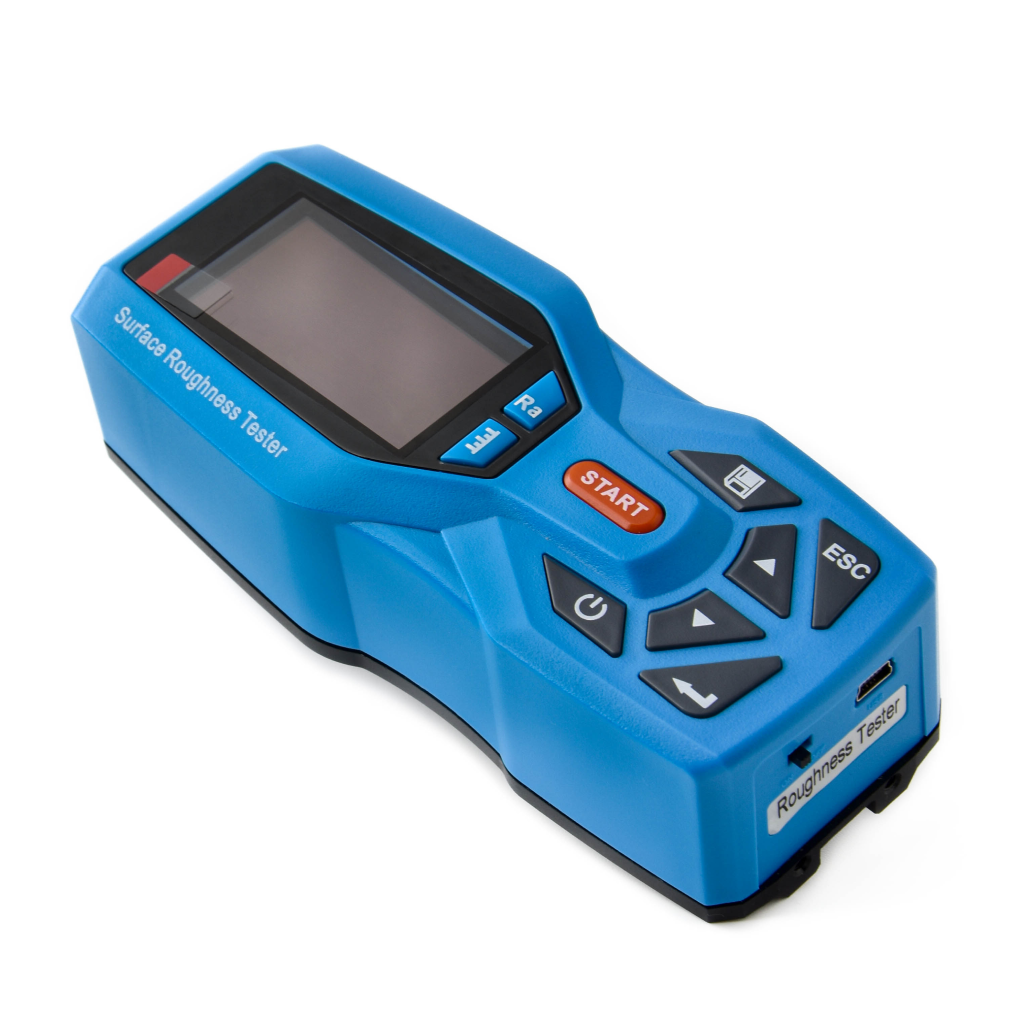

SURPROF-160 — это компактный прибор контактного типа, который выполняет измерение шероховатости с помощью алмазного щупа. При перемещении по поверхности щуп фиксирует микронеровности, а встроенный датчик преобразует их в цифровой сигнал с последующей обработкой и выводом результатов на дисплей.
Контроль осуществляется по стандартным параметрам шероховатости (Ra, Rz и др.), что позволяет проводить точную оценку качества поверхности в соответствии с требованиями производства и стандартов.
Преимущества
Включён в реестр СИ РК (допуск к официальным измерениям)
Широкий диапазон измерений Ra: от 0,05 до 18 мкм
Высокая точность и стабильность результатов
Более 20 параметров шероховатости
Отображение профилограммы и числовых значений
Передача данных на ПК через USB
Компактный корпус и малый вес
Возможность работы в цеховых условиях
Области применения
- Машиностроение
- Металлообработка
- Энергетика
- Контроль качества на производстве
- Неразрушающий контроль
| Параметры | Значения |
|---|---|
| Диапазон перемещений по оси Z | -80 … +80 мкм |
| Диапазон перемещений по оси X | 0 – 17,5 мм |
| Длина трассы ощупывания | 0,25 – 17,50 мм |
| Измерительное усилие | ≤ 4 мН |
| Фильтры | RC, PC-RC, D-P, Гаусс |
| Отсечка шага λс | 0,25; 0,80; 2,50 мм |
| Радиус щупа | 5 мкм |
| Параметры шероховатости | Ra, Rq, Rz, R3z, R3y, Rz(JIS), Ry, Rt, Rp, Rv, Rs, Rsm, Rsk, Rmr, Rmax, Rku, Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Питание | 220±22 В, 50±1 Гц |
| Габаритные размеры | 160 × 70 × 50 мм |
| Масса | ≤ 0,5 кг |
| Рабочая температура | -20 … +40 °C |
| Влажность | до 80% |
| Диапазон измерений Ra | 0,05 – 18,00 мкм |
| Погрешность измерений Ra | ±7% |

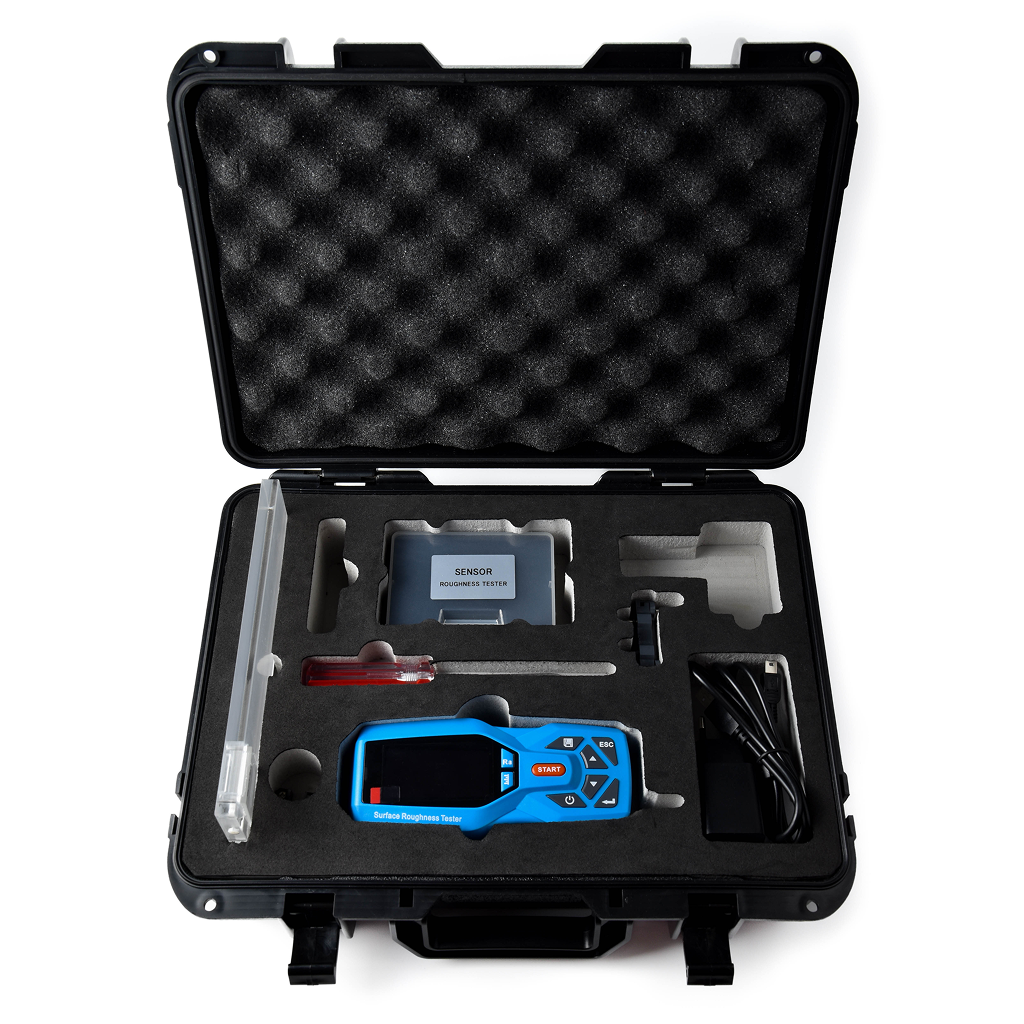

- Профилометр портативный SURPROF-160 — 1 шт.

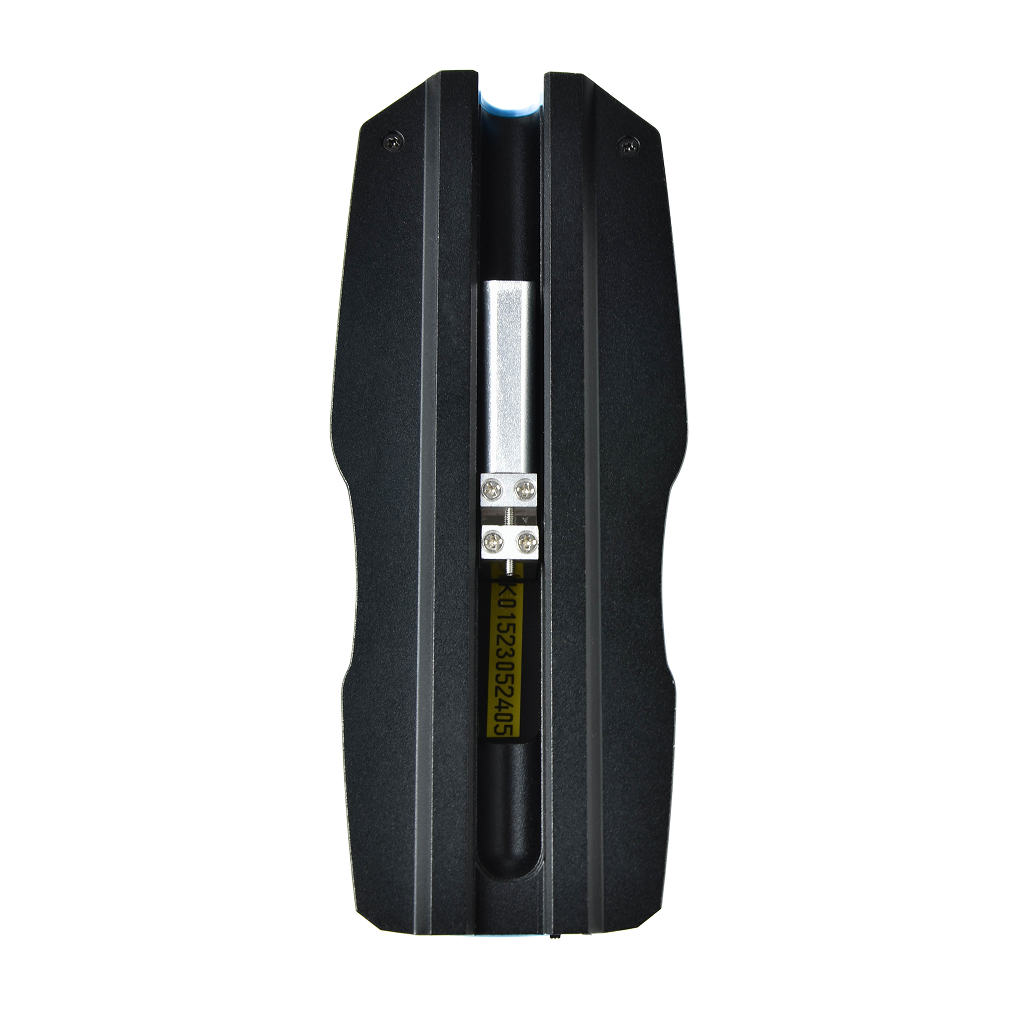

- Стандартный датчик TS100 — 1 шт.
- Настроечная мера с регулярным профилем — 1 шт.
- Рамка для настроечной меры — 1 шт.
- Регулируемая опора — 1 шт.
- Отвертка — 1 шт.
- USB-кабель — 1 шт.
- Зарядное устройство — 1 шт.
- Транспортировочный футляр — 1 шт.
- Руководство по эксплуатации — 1 экз.
- Паспорт — 1 экз.
По запросу возможна поставка датчиков с радиусом щупа 2 или 10 мкм.
