ЮНИСКОП

Обнаружение утечек запорной арматуры

на базе прибора "ЮНИСКОП"

Одной из основных функций прибора "ЮНИСКОП" является обнаружение утечек, возникших в каких-либо элементах запорной арматуры, и оценка объема потерь жидкости или газа, вызванных этими утечками.

Главным требованием, предъявляемым к запорной арматуре, является обеспечение герметичности. Герметичность по отношению к внешней среде обеспечивает защиту от попадания в атмосферу взрывоопасных, пожароопасных и токсичных веществ. В то же время, внутренняя герметичность арматуры гарантирует точное соблюдение технологического процесса и позволяет избежать потерь при транспортировке продукта потребителю.

В режиме обнаружения утечек "ЮНИСКОП" уверенно позволяет обнаруживать любое нарушение герметичности запорной арматуры, определять местоположение утечки и оценивать объем потерь жидкости или газа:

• для различных видов запорной арматуры (шиберных и клиновых задвижек, шаровых кранов, дисковых затворов);

• в случаях арматуры подземной или наземной установки;

• для различных рабочих сред: природный газ, нефть, вода и т.д.;

• в широком диапазоне проходных диаметров арматуры от 15 до 1400 мм.

ЮНИСКОП - принципиально новый универсальный прибор неразрушающего контроля.

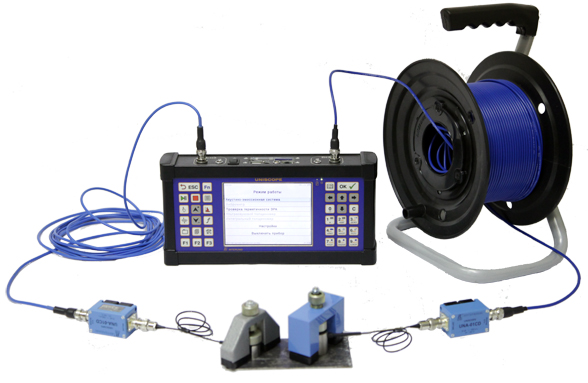

Прибор имеет два широкополосных аналоговых входа для подключения традиционных чувствительных элементов типа пьезопреобразователей и два универсальных входа для подключения внешних регистрирующих блоков с помощью цифровых интерфейсов. В базовом варианте ЮНИСКОП представляет собой двухканальный прибор регистрации АЭ-импульсов с возможностью линейной локации источников.

Функции:

• Двухканальный акустико-эмиссионный комплекс.
• Акустический течеискатель.
• Тензоизмеритель.
• Виброметр.

Назначение:

В режиме акустико-эмиссионных измерений: неразрушающий контроль без вывода из эксплуатации промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов, объектов железнодорожного транспорта, железобетонных конструкций и другого промышленного оборудования с возможностью линейной локации источников АЭ и оперативной оценки их степени опасности.

В режиме тензометрии: измерение напряженно-деформированного состояния объекта в реальном масштабе времени, параметрическое сопровождение АЭ контроля посредством наблюдения за изменением величины и характера нагружения.

В режиме течеискания: выявление и количественная оценка величины утечки жидких или газообразных рабочих сред при нарушении герметичности корпусов и затворов запорной арматуры наземной и подземной установки.

В режиме виброметрии: оценка уровня вибрации в стандартных полосах частот по мгновенным и средним величинам перемещения скорости и ускорения, проведение спектрального и статистического анализа вибрации.

Особенности:

• малый вес и оптимальная эргономика для работы в полевых условиях;
• надежная защита от неблагоприятных внешних воздействий;
• возможность эксплуатации при отрицательных температурах;
• высокий современный уровень аппаратного и программного обеспечения;
• расширение функциональных возможностей прибора за счет использования различных внешних измерительных блоков;
• графическое отображение результатов измерений на цветном жидкокристаллическом дисплее со светодиодной подсветкой;
• возможность хранения больших объемов данных на легкодоступных съемных носителях информации;
• продолжительное время работы от двух встроенных аккумуляторов.

Применение

Методика применения "ЮНИСКОП" для поиска утечек в элементах запорной арматуры полностью автоматизирована и не требует дополнительного обучения операторов. На экране прибора выводится  (визуализируется) общий вид корпуса арматуры. Точки контроля, в которых необходимо провести измерения, отмечены индикаторами. Оператор, последовательно переустанавливая преобразователь АЭ, проводит измерение акустического шума в контрольных точках. Количество контрольных точек для арматуры различного диаметра варьируется от 1 до 8, а вся процедура измерения занимает не более 15 минут. После окончания сбора данных производится их автоматическая обработка. Результатом обработки является подтверждение герметичности или установление факта наличия утечки запорной арматуры и оценка объема потерь продукта для дефектного оборудования.

Сертификаты на Прибор:

• Сертификат №71984-18 об утверждении типа средств измерений, выданным Федеральным агентством по техническому регулированию и метрологии;
• Сертификат №17443 об утверждении типа средств измерений, выданным Государственным комитетом по стандартизации Республики Беларусь;
• Сертификат №256 о признании утверждения типа средств измерений, выданным Министерством индустрии и инфраструктурного развития Республики Казахстан;
• Декларацию ЕАЭС № RU Д-RU.РА02.В.39848 о соответствии требованиям Технических регламентов Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011) и "Электромагнитная совместимость технических средств" (ТР ТС 020/2011).
